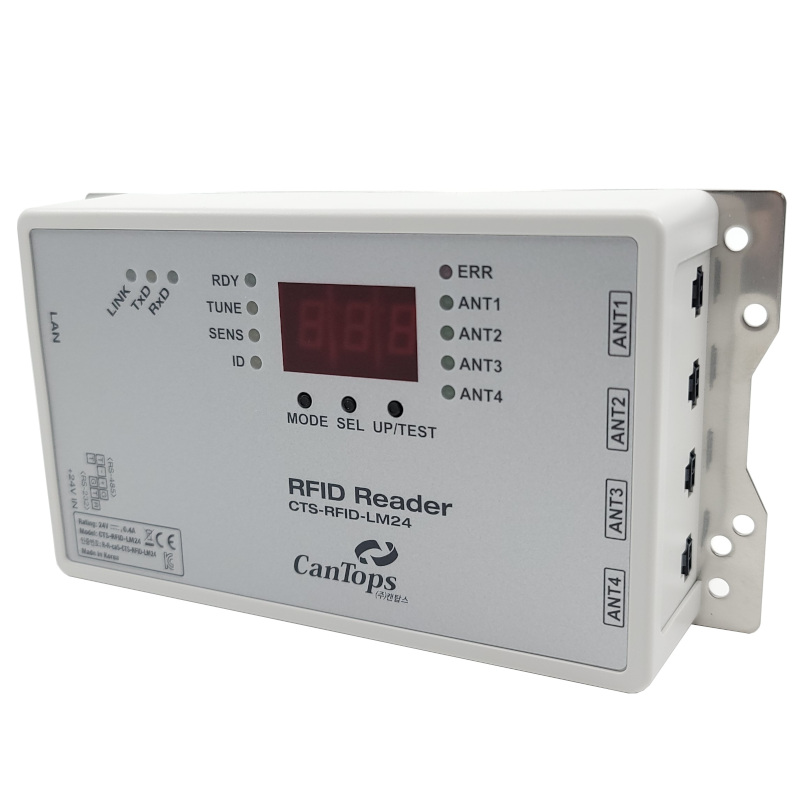

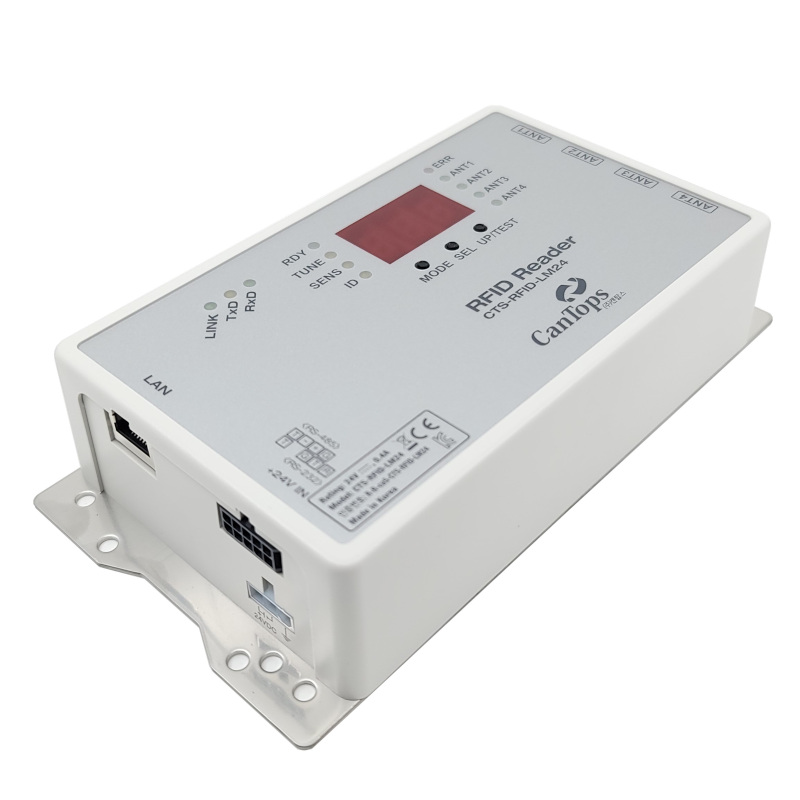

LM Series
CTS-RFID-LM Series
134.2KHz RFID Reader
RFID Reader, LM Series 使用134.2KHz 頻帶內頻率的RFID讀取器, 可以實現與ISO11784 & ISO11785 規格的Transponder之間的通訊。
本產品採用最佳化設計,可以在各種干擾的背景下穩定工作,是一款適合用於半導體生產線物流管理的產品。
本產品由讀取器主機與天線兩個部分組成。
RFID Reader, LM Series 支持多种协议及接口, 可以替代Omron V640及Brooks读取器使用。
- 半導體物流管理用 Tag(Transponder) 讀取器
- 可以在 HID 、 OHT 等電磁波干擾的環境中穩定工作
-通訊異常時透過 A u t o Tune 功能自動尋找最佳頻帶的頻率之后重新實施通訊 - 最適合 Stocker 、 EFEM 的 產品 : 可以在四通道與二通道兩種專用型號中選擇
- 提供多種通訊 協定方式,可以與其它 公司 產品 相容
- 具有自動記錄分析功能,可以對通訊數據、錯誤內容以及絕對時間等約 10000 種作業進行分析
*)在關閉電源時仍可保存記錄 - 被用作國內外主要半導體企業的標準產品
- CTS-RFID-LM24 : R-R-ca5-CTS-RFID-LM24
- CTS-RFID-LM21 : R-R-ca5-CTS-RFID-LM24
類別 | 具體專案 | 內容 |
---|---|---|
RFID 性能 | 頻率 | 134.2KHz |
Max. H-Field Strength | 54.37dBuA/m@3m | |
Reading 時間* | 最短 : 130ms / Page, 最長 : 500ms | |
最短 : 390ms / Page, 最長 : 1500ms | ||
最大Reading距離 | 110 ~ 160mm (隨天線種類的不同會有差異) | |
最大Writing距離 | 70 ~110mm (隨天線種類的不同會有差異) | |

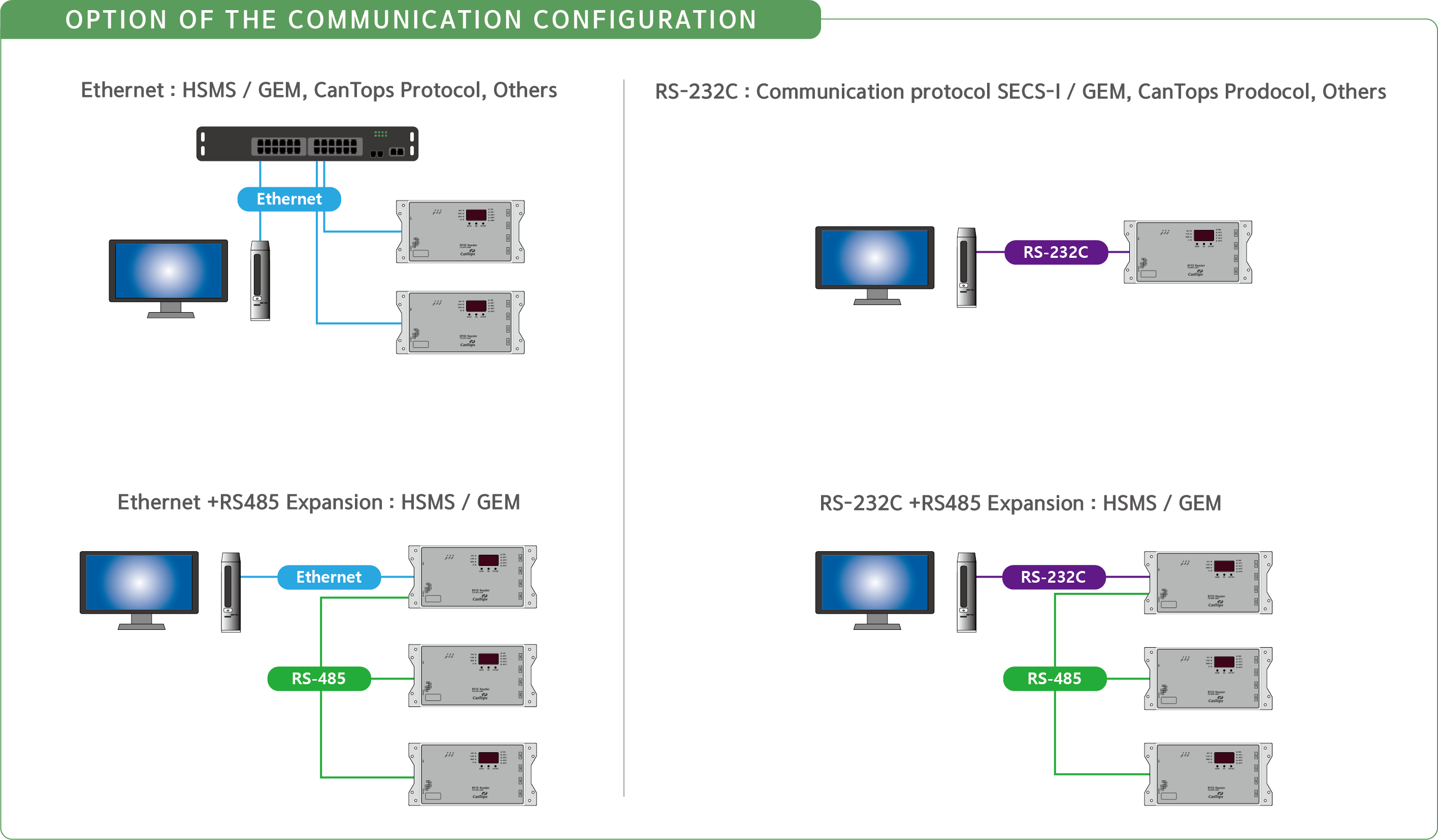

通信規格 | RS-232C, RS-485, Ethernet | |
通訊協定 | CanTops Protocol I / II, SECS-I / HSMS / GEM *) 支持其它公司產品的通訊協定 |
|
通訊速度(bps) | 4800, 9600, 19200, 38400, 57600, 115200 | |
天線 | 天線類型 | 適合安裝的各類天線 |
材質/接插件 | PC / 43650-0200 (Molex) | |
Tag | MPT,SPT,RO | Ex) RI-TRP-DR2B : 17Page, 64bit, Read/Write |
手動操作部件 | 顯示狀態 | Display LED, 7 Segment, 操作開關 |
環境 | 保管環境 | 溫度: -25 ~ 70°C, 濕度:5~95 %RH (但需無結露現象) |
工作環境 | 溫度: 0 ~ 50°C, 濕度:35~85 %RH (但需無結露現象) |
|
電源 | 輸入電壓 | DC 24V, 0.41A/讀取時, 0.1A/待機時 |

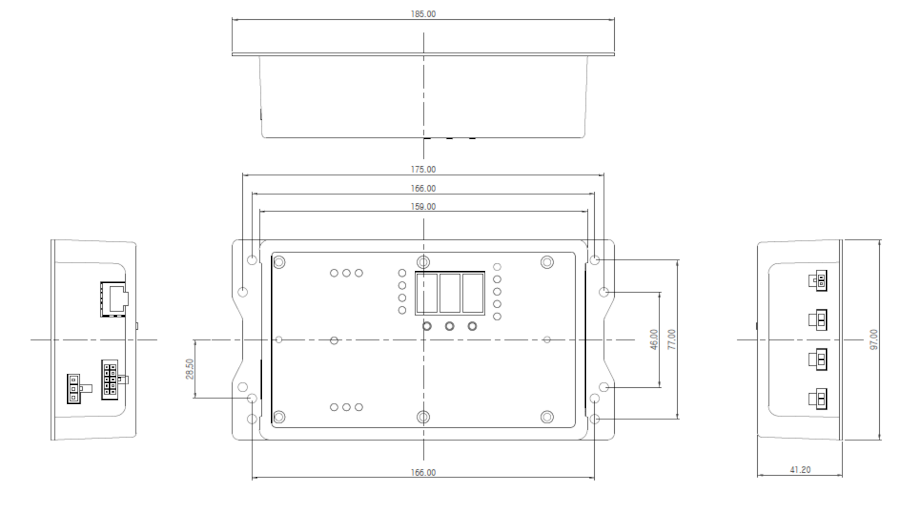

尺寸 (WxHxD) | 185*97*41.2mm (不包括聯結器的突出部位) | |
箱體材質 | ABS, SUS(steel) |

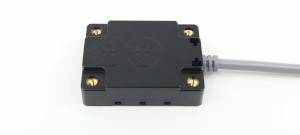

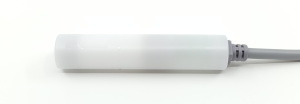

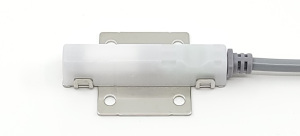

与LM Series一起使用的RF天线有C Type, O Type, B Type, Square Type,
根据Type的不同,对Tag读取写入的通信范围不同。
以与本公司的RFID Reader一起提供的Square Type 天线和C Type 天线为准,提供Reading范围
TAG提供与RI-TRP-DR2B-(OLD)/30/40, 3种相关的Reading范围。
欢迎垂询安装相关的资料。
产品代码显示LM Series的规格。
产品代码组成
The product code identifies LM Series specifications.
4 : 4ch RFID Reader (1 : 1ch RFID Reader)
CC : CanTops Protocol (CO, CB, C1)
1 : 9600 Baud rate (bps)
0 : Parity None
Please refer to the specifications for details.
欢迎垂询详细事项。
