PNP Converter

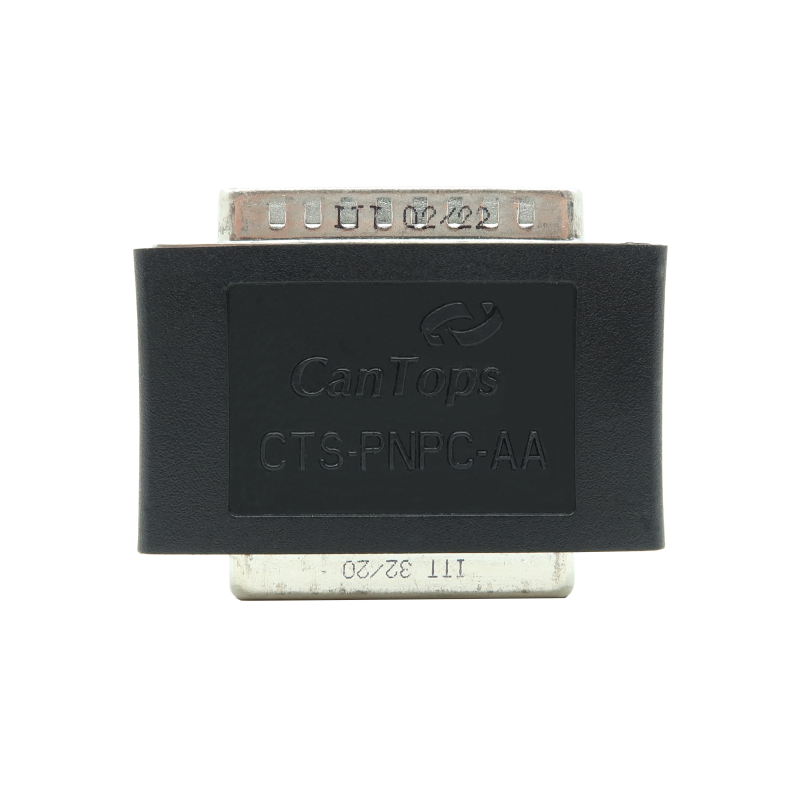

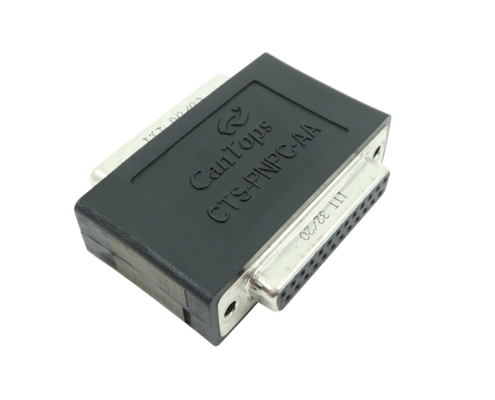

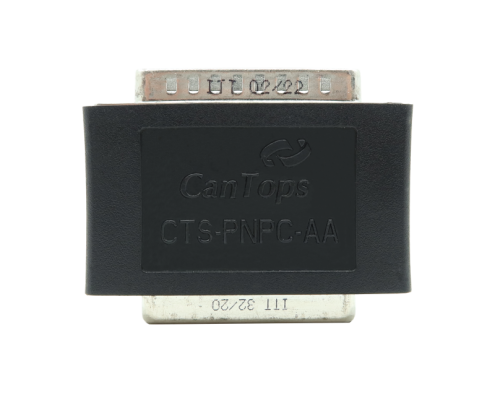

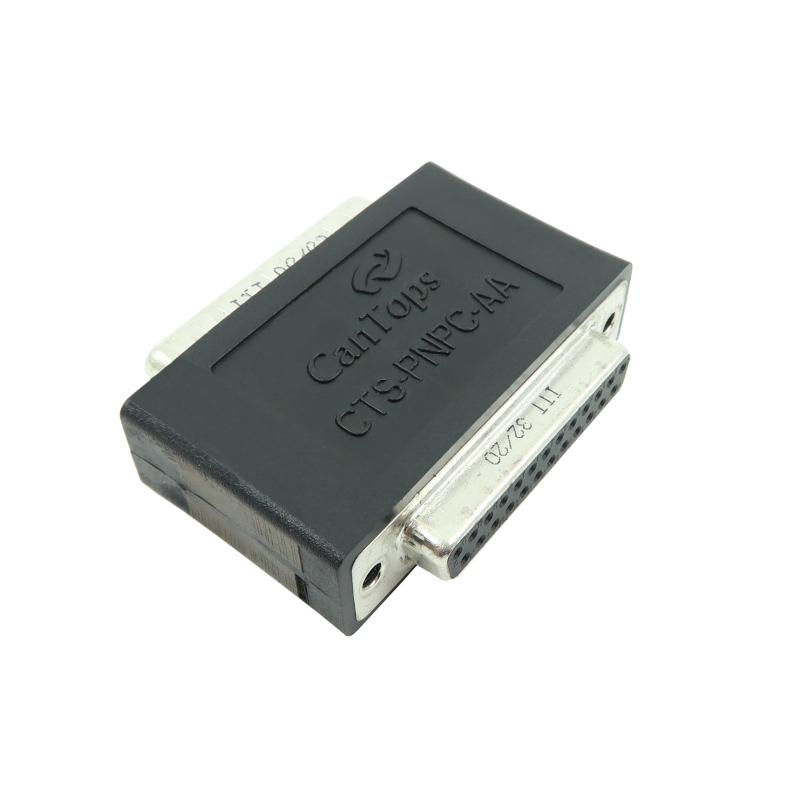

CTS-PNPC-AA
E84/E23 PNP CONVERTER
PNP Converter, CTS-PNPC-AA用于将IR PIO或HPIO的NPN输出转换为PNP。
采用输入10bit, 输出8bit信号, 各信号输入11 – 30V DC电压。
产品的输入及输出端采用保护线路。
- 将NPN SINKING输入转换为PNP SOURCING信号
- 支持E84 标准 Pin Map
- 支持INPUT 10 bit & OUTPUT 9 bit
- 线路短路及输出过度状态保护功能
- 反极性保护功能
分类 | 主要规格 |
---|---|
供给电压 | 11V ~ 30VDC [TYP:24V] |
输入电流 | 110mA (Max load) |
运行电压[IN CH] | LOW : 0-6V / High : 11 ~ 30V |
输出电流[OUT CH][ | MAX, 20mA@1CH |
传输容量 | Input : 10-bit / Output : 9-bit |
输入连接器 [J1] | 部件名 : ZDB25P 连接类型 : SINKING INPUT |
输出连接器 [J2] | 部件名 : ZDB25S 连接类型 : SOURCE OUTPUT |
材质 | DK-1002 / Class : V-0 |
运行环境 | 温度 : 0 ~ 40℃ 湿度 : 35 ~ 85% (但,没有结露现象) 振动 : 4 ~ 150Hz, 4.9m/s² 以下 |

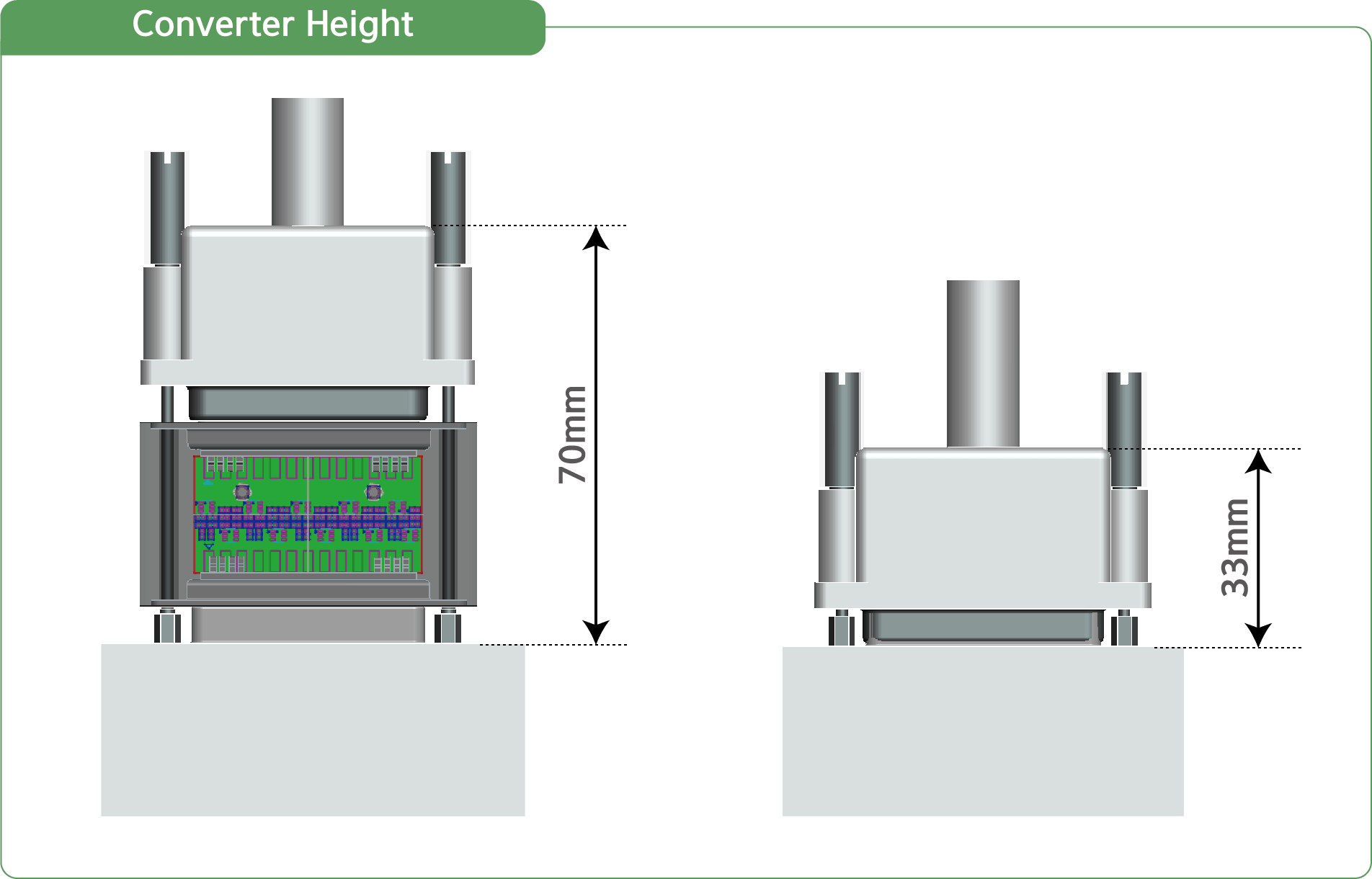

大小 [W X D X H] |
57mm X 42mm X 16mm |
重量 | 51g |
CTS-PNPC-AA
