Hoist PIO
CTS-pCOM
POWER LINE COMMUNICATION

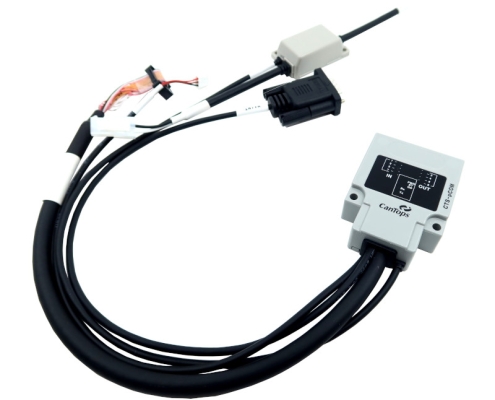

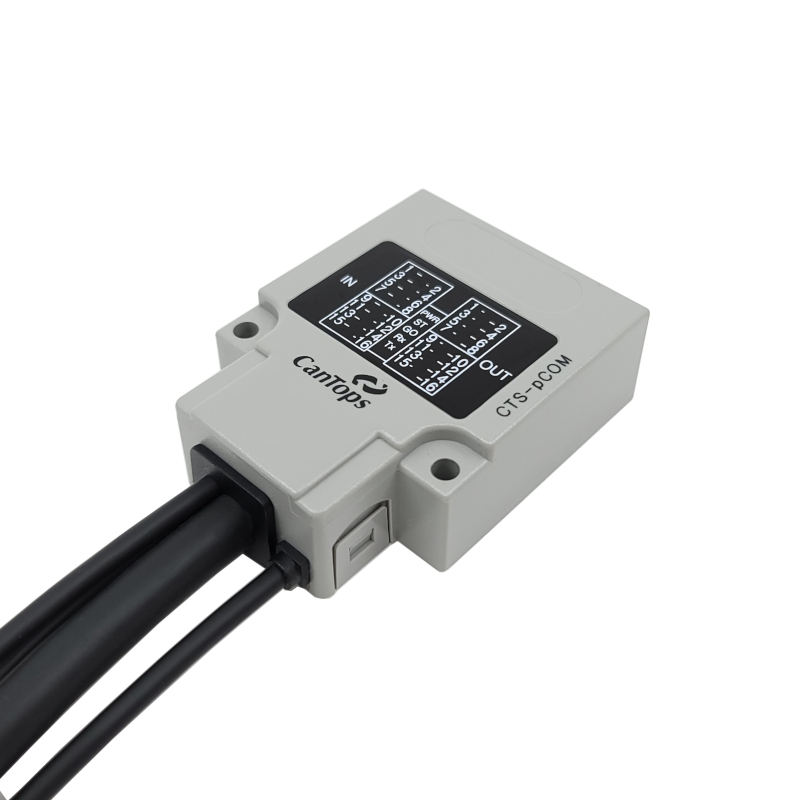

CTS-pCOM Series改进了将电源线和通信介质分开使用控制远程I/O的系统,只使用原有的电源线,即实现远程I/O控制。
在设计上,通过连接两个设备之间的电源线,可以收发I/O输入/输出数据及附加信息,即使在噪音环境下也能稳定运行。
- 利用已安装的+24V 电源线的有线通信
- 无需对原有系统进行大变更,即可简便应用的结构
- 使用带的结构中也可以长距离通信
- 16Bit输入/输出(I/O)信息及用户信息传输
- 可以实现16Bit输入/输出扩展(RS-232:Maintenance Serial Port)
- 可以实现输入/输出信息无线监控
- 可以实现日志保存及无线下载
- 通过多种附加功能强化安全功能
- 通过多种日志信息增强维护便利性
- 使用高频调制最小化对系统的影响
- 考虑周边噪音的最佳通信环境设置功能
KC
- CTS-pCOM : R-C-ca5-CTS-pCOM-2nd
CE
FCC
SRRC
MIC
NCC
IMDA
分类 | 详细项目 | 内容 |
---|---|---|
标识部 (LED) |
Go | 主pCOM和从属pCOM之间开始通信时打开 |
STATE | 为运行状态显示用Watchdog信号,闪烁 | |
Rx | 通过pCOM通信Data输入时打开 | |
Tx | 通过pCOM通信Data输出时打开 | |
IN | 显示输入端口(16bit)的运行状态 | |
OUT | 显示输出端口(16bit)的运行状态 | |
外部 设备 连接 |
连接器 | 主pCOM : 选择规格 |
从属pCOM : 选择规格 | ||
电缆 | 8Bit / 16Bit 通用规格 : 28AWG x 38C + 26AWG x 2C Shield 电缆长度 : 3m (Max) |
|
Input | 16Bit 输入, Transistor IN, 24V On : 10mA, Off : 0.1mA 以下 |
|
Output | 16Bit 输出, Open Collector, NPN, 30V 最大驱动电流 20mA |
|
I/O传输时间 | Max 38ms | |
电线 通信 功能 |
主要功能 | 传输输入/输出数据 *2) 用户/监控信息传输 |
通信介质 | 24V 电线 | |
通信距离 | 10m (可卷可舒结构的带), 18m (一般电线) | |
通信方式 | 1:1 通信, Half Duplex | |
通信错误检查 | CRC-16 | |
通信周期 | 约 13ms(Max) | |
Maint 序列 通信 功能 |
主要功能 | 管理员用 16Bit 输入/输出扩展数据设置/确认 监控信息确认 |
通信介质 | RS-232C | |
通信速度 | 57600bps | |
User 序列 通信 功能 |
主要功能 | 用户信息传输 |
通信介质 | RS-232C/RS-485 | |
通信速度 | (9600/19200/38400/57600/115200bps) | |
数据传输量 (电线通信) |
约 10KB/s | |
安全及附加 功能 |
电压测定功能 | Max : 30V, 20ms 周期 |
倾斜/摇晃/冲击 | 使用3轴加速度传感器, 3轴陀螺仪, 5ms周期 | |
RF 通信 功能 |
主要功能 | 使用iMAN+的通信数据监控 F/W 升级, LOG下载, 参数变更 |
通信介质 | 2.4GHz ISM Band, 带宽 1MHz | |
频率频段 | 2.402 ~ 2.480MHz | |
安全功能 | 固有编号(ID) 确认功能, CRC-16 | |
通信方式 | 1:1 通信, Half Duplex | |
ID | 设置避免与相邻pCOM干扰的pCOM固有编号(ID), 由5位ASCII代码构成 : 00001~FFFFF |
|
信道(CH)设置 | 用于无线通信的通信频率,需进行频率管理,以避免与相邻的pCOM产生无线干扰 由3位ASCII代码构成 : 000 ~122 |
|
ID/CH 管理 | 出库时, ID每个产品设置不同的值(B96A7-xxxxx), CH设置为相同的值(CH=0) *7)。 CH根据线使用环境变更(0~122)后使用。 |
|
运行距离 | 2m 以内 但,在现场环境下,无线不断开,通信稳定的距离中间无电波干扰物。 |
|
环境 | 保管环境 | 保管温度: -25 ~ 70°C 保管湿度: 5 ~ 95%RH (但, 不出现结露现象) |
运行环境 | 运行温度 : 0 ~ 40°C 运行湿度 : 35~85%RH (但, 不出现结露) 振动 : 4~150 Hz, 4.9m/s2 以下 |
|
电源 | 额定输入 | DC 24V±10%, MAX 150mA |
消耗电流 | 16Bit : 150mA 以下 | |
8Bit : 100mA 以下 | ||
外壳材质 | Polycarbonate | |
大小(W x H x D) | 50 x 66 x 20mm (连接器突出部除外) | |
重量 | 约 300g (IO 电缆长度 1.5m) |
CTS-pCOM
产品代码组成
产品代码显示pCOM的规格。
A8 : 8bit
M : Master (为S时Slave)
02 : 0 (Fuction Select) : I/O+UserSerial+Motion, 2 (User Serial 选择) : RS-232
SE : 制造商公司名
03 : Filter Current : 3A
222 : IO, Maint Serial, User Serial 连接器类型
11 : PLC板, PLC带方向
040 : IO 电缆长度(400mm)
010 : Maint Serial 电缆长度(100mm)
030 : User Serial 电缆长度(300mm)
030 : PLC 电缆长度(300mm)
欢迎垂询详细事项。
代表电话 : 031-303-5230
e-mail : yes@cantops.biz
技术咨询 : 031-303-5238
e-mail : support@cantops.com
