Guide 传感器
Guide 传感器
Analog Type Guide 传感器
Guide 传感器, LA01, LE01 型号是利用16个IR传感器的反射型光学式Guide Sensor 。搭载用于延长传感器寿命的配件及线路,是通过利用EPLD的集成化大幅提高了产品可靠性的产品。此外,通过传感器的异常状态分析及安全诊断功能,使板的异常状态可以直接在上级控制器上进行处理。
此外,LD01 型号作为Stop Sensor使用, 感应距离长,即便Tape破损或污染,也能稳定运行。
共同特征
- IR LED的寿命大幅度延长
- 高速Scan Time
- 传感器识别距离长
- Watchdog 功能
- 掌握传感器是否异常的自主诊断功能
- LA01型号 : 通过Dip Switch实现的灵敏度调整功能
– 操作Dip Switch,进行0~44mm, 20~55mm变更使用 - LE01型号 : 使用Branch功能,调整传感器的方向
KC
- CTS-IRGS-LA01 : R-R-ca5-CTS-IRGS-LA01
- CTS-IRGS-LE01 : R-R-ca5-CTS-IRGS-LE01
- CTS-IRGS-LD01 : R-R-ca5-CTS-IRGS-LD01
LA01 Model
分类 | 详细项目 | 内容 |
---|---|---|
输入部 | 传感器检查模式 | 通过Dip Switch选择, 信号名 : S.CH |
传感器灵敏度调整 | 通过Dip Switch选择, 信号名 : BRI | |
D/A 极性选择 | 根据Dip Switch选择, 信号名 : BRI | |
输出部 | S.Good | Photo-Coupler 线路(+12V, Open Collector) |
Gate On | Photo-Coupler 线路(+12V, Open Collector) | |
D/A 输出 | ±6.7V ±5% (最大输出电压 ±8V) | |
功能 | 传感器种类 | IR LED, 16EA |
防止干扰光 | 频率调制方式 | |
Scan Time | 约 6ms | |
自主诊断 | 检测IR LED及受光元件有无异常 | |
安全功能 | 通过Watchdog防止微型计算机误运行 | |
连接 | 30 PIN Flat Cable, 3m 以内 | |
环境 | 保管环境 | 保管温度 : -25 ~ 70℃ 保管湿度 : 5 ~ 95%RH (但,没有结露现象) |
运行环境 | 运行温度 : 0 ~ 50℃ 运行湿度 : 35 ~ 85%RH (但,没有结露现象) 干扰光 : 10000Lx 以下 振动 : 4 ~ 150Hz, 4.9m/s^2 以下 |
|
电源 | 输入电压 | DC ±12V, ±10% |
消耗电流 | +12V : 200mA, -12V : 40mA | |
感应距离 | 固定高度 20mm用 : 0 ~ 40mm 固定高度 30mm 用 : 20 ~ 55mm |
|
感应角度 | -3 ~ +3˚ | |
感应物体 | 反射 Tape, 宽 50mm | |
大小(W x H x D) | 185 x 92 x 26mm | |
重量 | 约 410g |
LE01 Model
分类 | 详细项目 | 内容 |
---|---|---|
标识 及 输出部 |
电源 LED | +12V 输入状态标识 |
BR0, BR1 | Branch 输入信号的运行状态标识 | |
ON Rail | Photo-Coupler 输出线路(+12V), 传感器以感应对象物品的状态脱轨时 或传感器异常(干扰光造成的异常运行) 时,输出Off |
|
D/A | +1.1V ~ +8.7V, ±5% | |
功能 | 传感器种类 | IR LED, 16EA |
防止干扰光 | 频率调制方式 | |
Scan Time | 约 6ms | |
自主诊断 | 检测IR LED及受光元件有无异常 | |
安全功能 | 通过Watchdog防止微型计算机误运行 | |
连接器 | Molex, 5557-06, 20cm | |
环境 | 保管环境 | 保管温度 : -25 ~ 70℃ 保管湿度 : 5 ~ 95%RH (但,没有结露现象) |
运行环境 | 运行温度 : 0 ~ 50℃ 运行湿度 : 35 ~ 85%RH (但,没有结露现象) 干扰光 : 10000Lx 以下 振动 : 4 ~ 150Hz, 4.9m/s^2 以下 |
|
电源 | 输入电压 | DC ±12V, ±10% |
消耗电流 | 250mA | |
感应距离 | 22 ~ 58mm | |
感应角度 | -3 ~ +3˚ | |
感应物体 | 反射 Tape, 宽 50mm | |
大小(W x H x D) | 155 x 80 x 26mm | |
重量 | 约 410g |
LD01 Model
分类 | 详细项目 | 主要内容 |
---|---|---|
输出部 | 运行 LED | 输出状态显示用 LED |
传感器输出 | Open Collector Type 输出驱动电流: 最大 50mA 输出泄露电流: 最大 50uA/24V 输出电压下降: 最大 0.2V/50mA |
|
功能 | 传感器种类 | IR LED, 1EA |
防止干扰光 | 频率调制方式 | |
Scan Time | 约 6ms | |
连接器 | JST 3pin连接器, HRP-03-S | |
环境 | 保管环境 | 保管温度: -25 ~ 70°C 保管湿度: 5 ~ 95 %RH (但,没有结露现象) |
运行环境 | 运行温度: 0 ~ 50°C 运行湿度:35~85 %RH (但,没有结露现象 干扰光:10000Lx 以下 振动 : 4~150 Hz, 4.9m/s2 以下 |
|
电源 | 输入电压 | DC 12~30V, ±10% |
消耗电流 | 20mA 以下 | |
感应距离 | 10 ~ 55mm | |
感应角度 | -3 ~ +3° | |
感应物体 | 전용 Guide Tape, 폭 20mm 이상 | |
大小(W’H’D) | 40’33.3’14.1mm 电缆除外 | |
重量 | 约 40g |

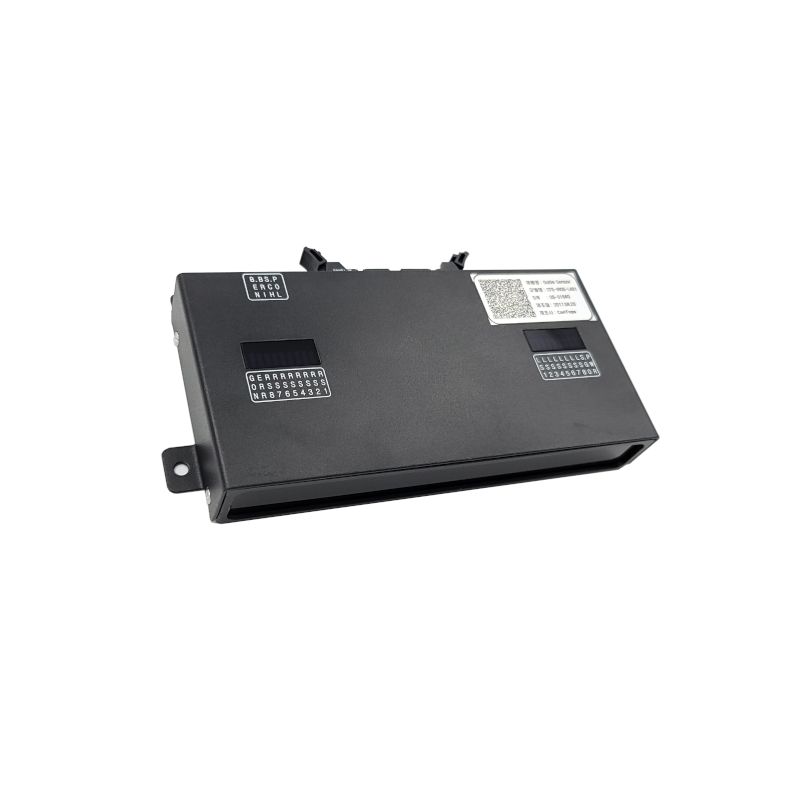

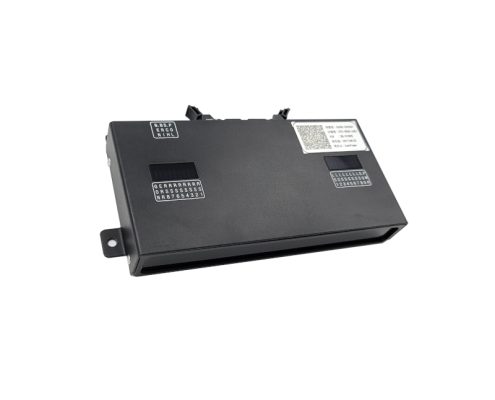

CTS-IRGS-LA01

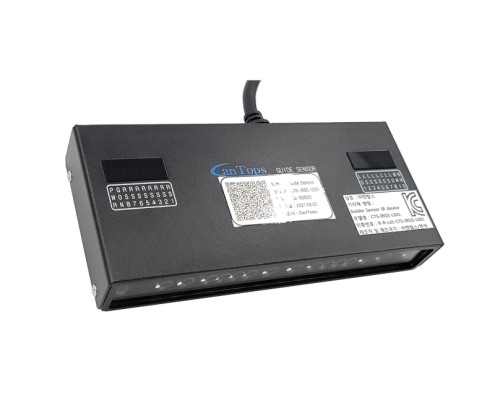

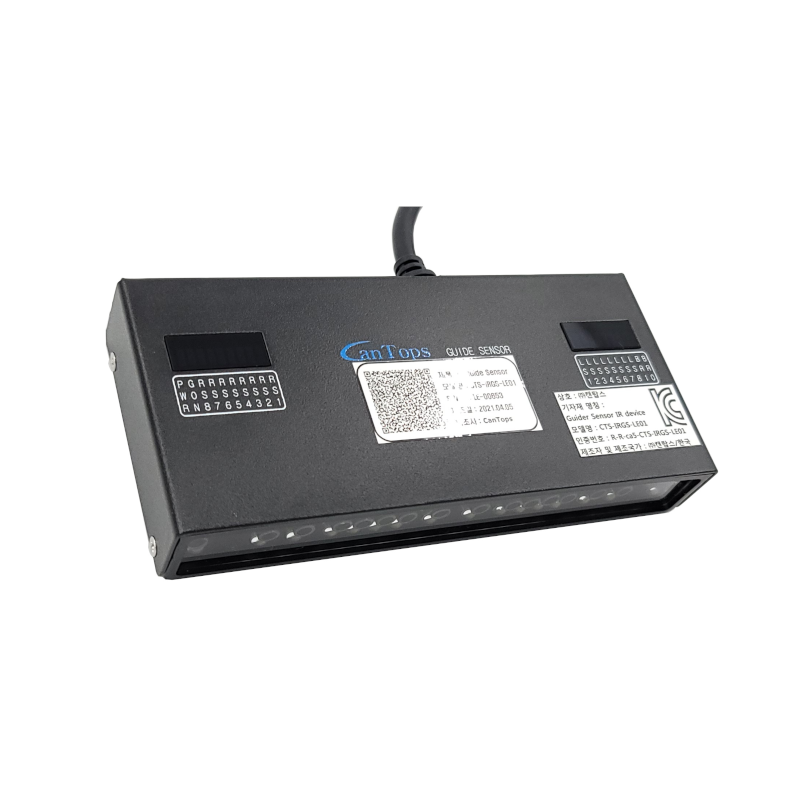

CTS-IRGS-LE01

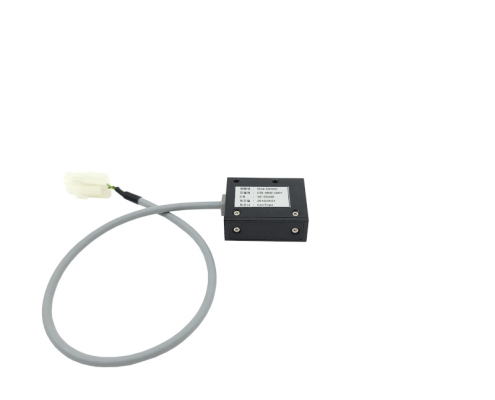

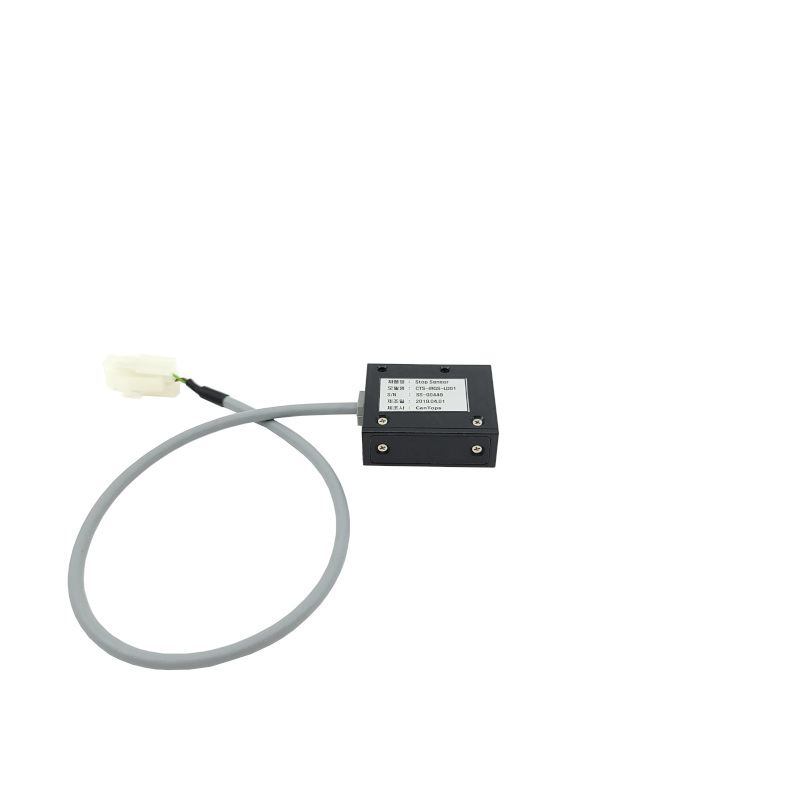

CTS-IRGS-LD01
