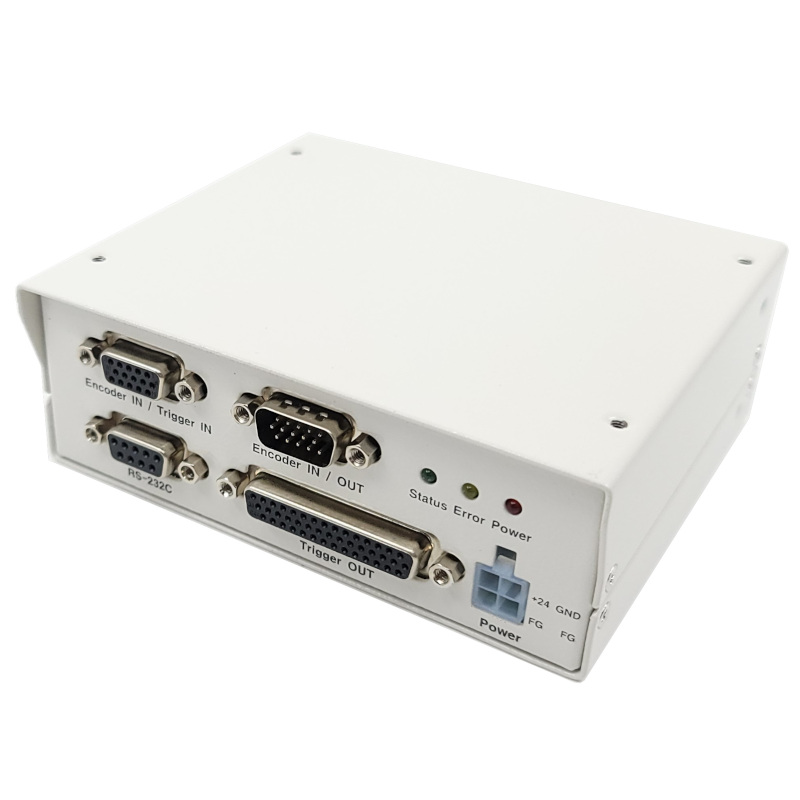

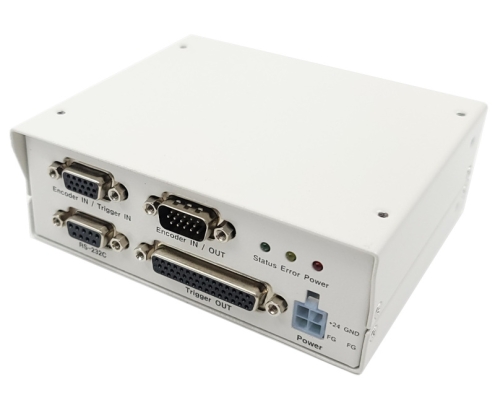

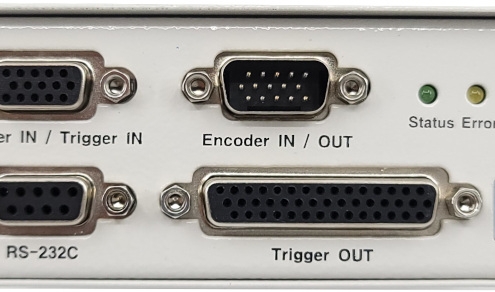

Camera Trigger
CTS-TRGE-AA01
Encoder Trigger
Camera Trigger可以接收Encoder信号输入,以一定的Counting周期产生Pulse信号, 转换多种类型的信号进行输出,根据各种信号的类别,基本可以实现8信道的Trigger信号输出。
- Trigger 输出信号信道数 : 8个 (可以扩展)
- 输入/输出信号种类 : TTL, Photo Coupler, Line Driver
- 通过序列通信(RS-232C) 连接的运行模式设置及控制
- 可以使用内部时钟发生器代替Encoder输入
- 以利用FPGA的并行逻辑设计,可以进行各信道的独立设置
- Trigger输出信号的极性及脉冲宽度设置功能
- 提供使用EEPROM的参数保存功能
- 利用外部数字输入信号的输出控制 : 计数器复位, 激活/非激活输出信号
KC
- CTS-TRGE-AA01 : R-R-ca5-CTS-TRGE-AA01
正在准备。
分类 | 详细项目 | 内容 |
---|---|---|
Encoder In/Out |
输入信号 | Line Driver input : A+, A-, B+, B-, Z+, Z- (基本 使用) (100 Ohm Differential Termination, Receiver Input Voltage : -7~+12V) |
5V TTL 输入 : A, B, Z (选择使用) | ||
PHOTO 输入 : A, B, Z (选择使用) | ||
输入信道数 | 2信道 (1信道选择使用) | |
输入信号过滤 | Digital Delay Filter | |
Counter | 32bit (0 ~ 4294967295, FFFFFFFFh) | |
输出信号 | Line Driver : A+, A-, B+, B-, Z+, Z- | |
输出信道数 | 1信道 | |
输出频率 | 最大8 MHz (A/B相使用4倍频率) | |
Trigger Out |
输出信号种类 及个数 |
5V TTL 输出 : 8个 |
PHOTO, Open Collector 输出 : 8个 | ||
Line Driver 输出 : 8个 (100 Ohm Differential Termination, Driver Output Voltage : 0~+2.5V) |
||
8个输出构成 | 可以独立驱动 | |

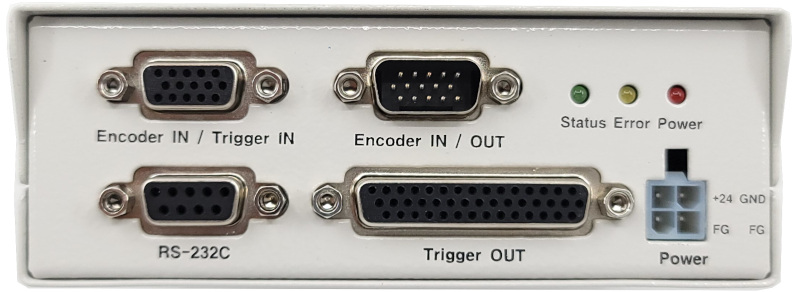

Display | Power LED | 红灯亮起 |
Error LED | 黄灯亮起 | |
Status LED | 绿灯熄灭 | |
通信 | RS-232C | 115200 Baud, 8 Data bits, No parity, 1 Stop bit |
功能 | 参数设置, 控制命令收发 | |
环境 | 保管环境 | 保管温度 : -25 ~ 70℃ 保管湿度 : 5 ~ 95%RH (但,没有结露现象) |
运行环境 | 运行温度 : 0 ~ 50℃ 运行湿度 : 35 ~ 85%RH (但,没有结露现象) |
|
电源 | 输入电压 | DC 24V ±5%, 1A |

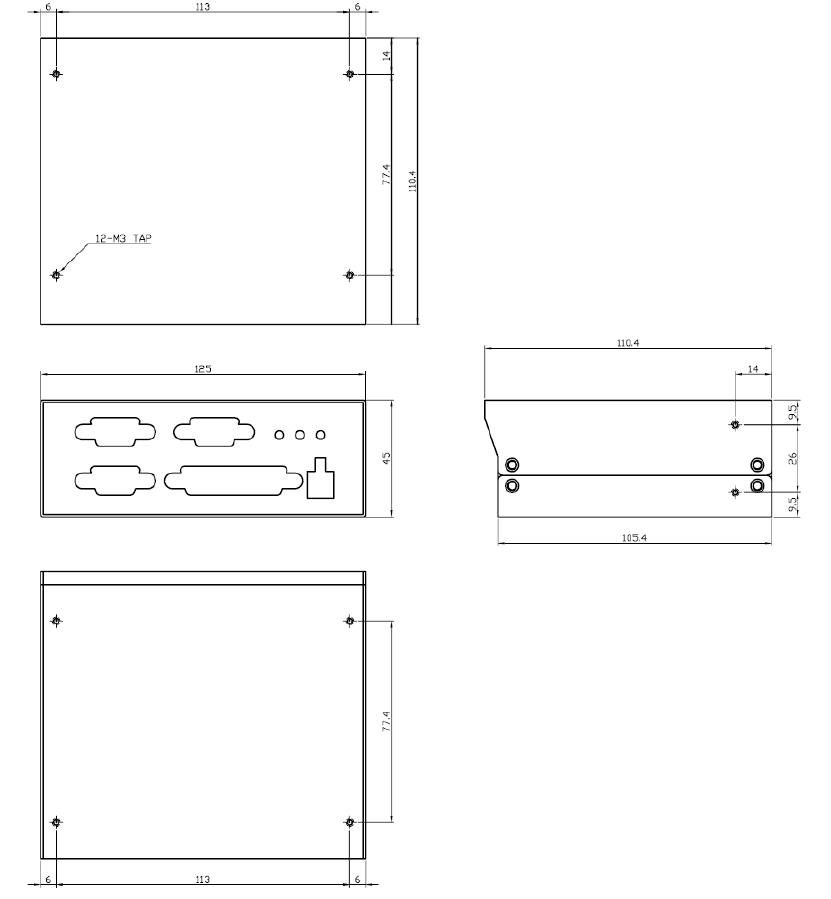

大小(W x D x H) | 125 x 110.4 x 45 mm (连接器突出部除外) |
CTS-TRGE-AA01
