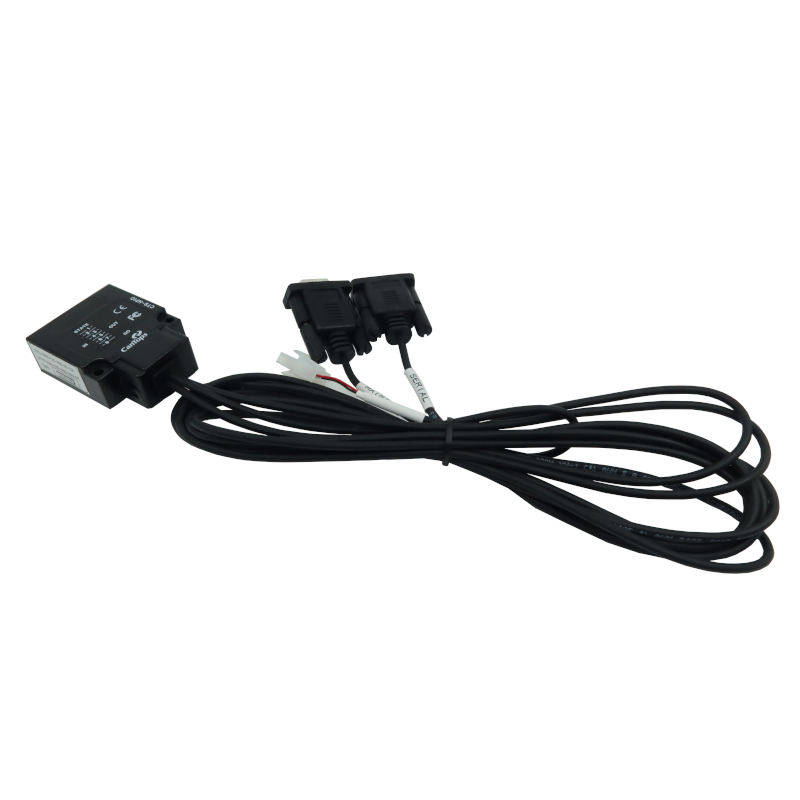

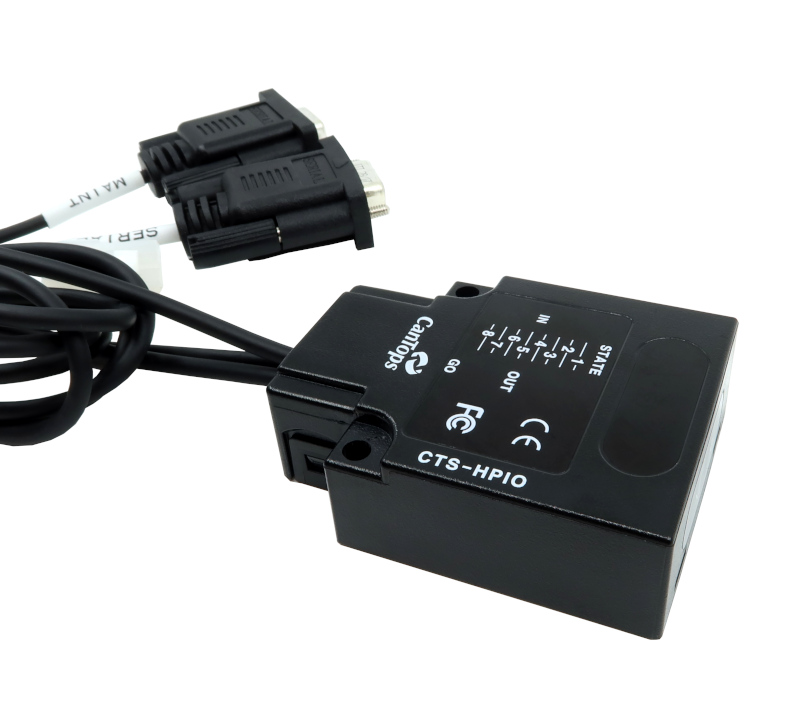

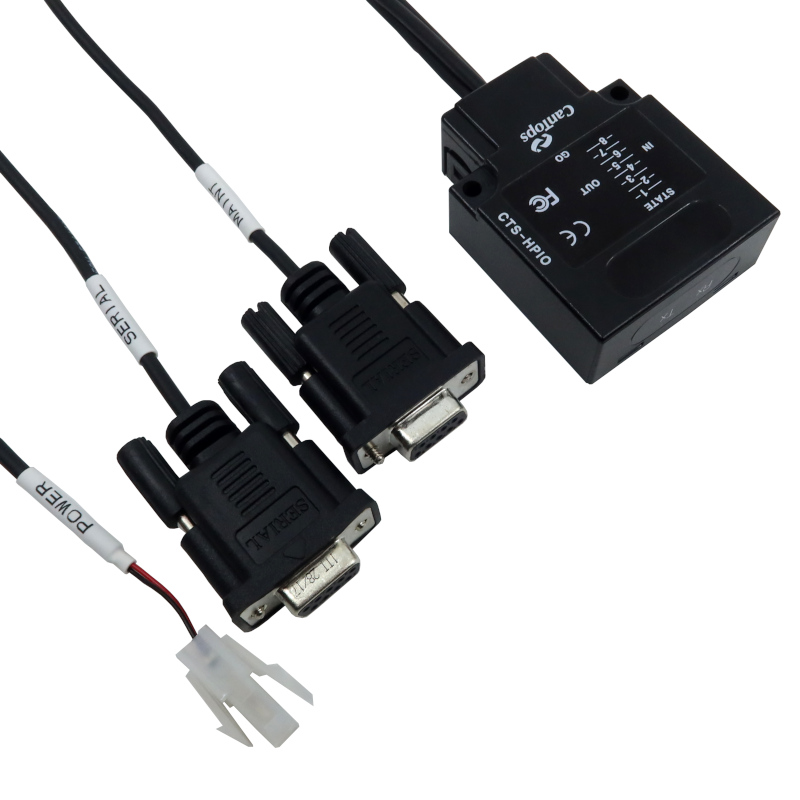

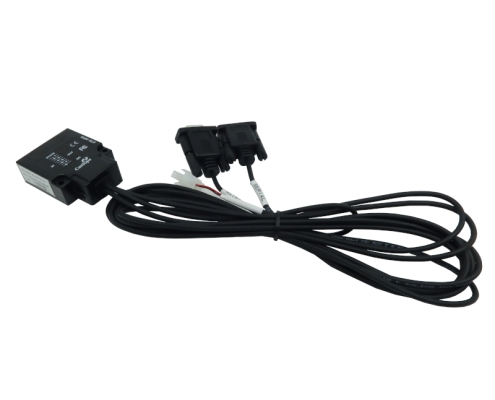

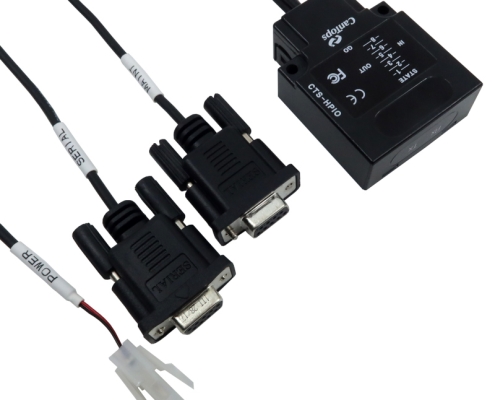

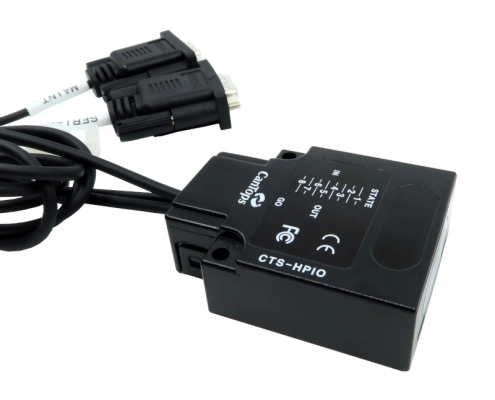

Serial PIO
CTS-HPIO-25-2SS
World First Hybrid PIO with RF/IR
Serial PIO(E84 Sensor)是根据半导体 SEMI-E84/E23 协议表群规定，非接触式收发8bit输入/输出信号时使用的通信设备, 是将2GHz/5GHz的RF通信和IR(红外线, 光) 通信介质整合为一体的复合通信设备。
Serial PIO(E84 Sensor)与Hybrid-PIO具有相同的规格, 可通过RS-232C 通信进行I/O控制及Master/Slave 选择。
- 以非接触方式交换 8 比特的 输入 输出信号
- RF(2GHz 5GHz) 与 IR( 红外线、光 通讯媒介一体化产品
- 可以 混合使用 RF 或者 IR 方式 ，并根据运用方式自动转换模式而无需 额外设置 通讯媒介
- 受到 电磁波 噪音干扰时自动实现回避功能
- 采用 1 & 2 Way 通讯方式
– 通过一 个 Master 可以 与 1 st Slave 和 2 nd Slave 两个设备同时进行实时 RF( 无线 通讯 - 无线通讯距离标准 最远 3.5M 之内
※ 注意事项：通讯设备之间不应有 能够 对通讯造成影响的障碍物以及 电磁波 噪音干扰， 通讯距离受周边环境影响有可能变短。 - 通过日志记录功能可以对通讯数据 与错误内容、绝对时间、信号强度等约 100 项操作进行分析(关闭电源时删除)
- 可以使用 无线 摇控装置 iMAN Handy TP 远程实施 Setup 、 Log DownLoad 、Emulation 通讯等 选项设置功能
- 只需在 设备上方安放 托架即可， 安装 便捷且无需担心安全问题
- 使用无线媒介 时无需因移动设备而进行管道拆除作业，可以大幅度缩减作业时间以及费用
- 可通过RS-232C 通信进行I/O控制 (参考规格书)
KC
- CTS-HCOM : R-C-ca5-CTS-HCOM
- CTS-HPIO-25 : R-C-ca5-CTS-HPIO-25
- CTS-RCOM-BA : R-C-ca5-CTS-RCOM-BA
- CTS-RCOM-PA : R-C-ca5-CTS-RCOM-PA
- CTS-IMAN-AB01 : R-C-ca5-CTS-iMAN-AB01
- CTS-CFHD : R-C-ca5-CTS-CFHD
CE
FCC
SRRC
MIC
NCC
IMDA
射频使用环境
光学使用环境

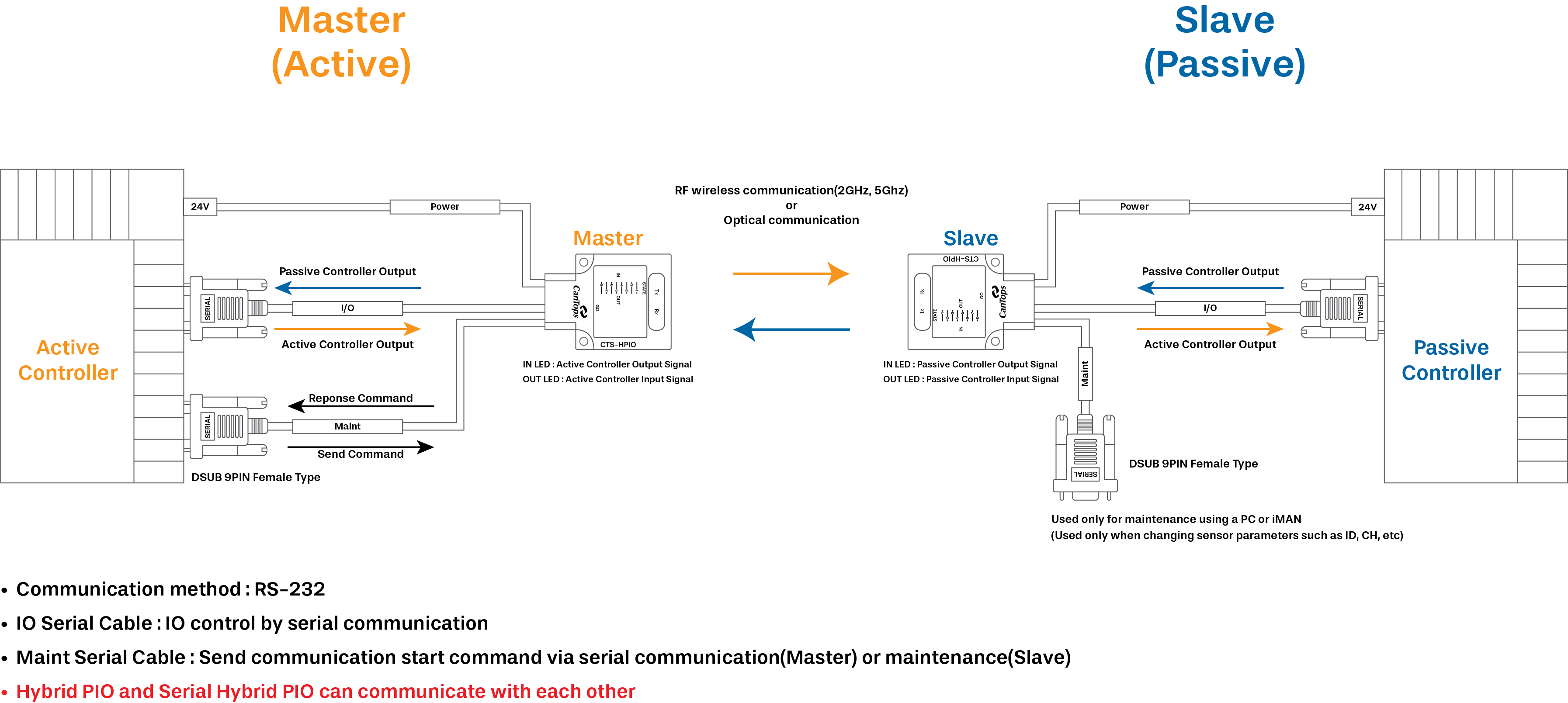

构型图
RF通讯
| 项目 | 主要内容 | |
|---|---|---|
| 主要功能 | 8bit I/O Data 通讯 Setup, Log Download, Emulation 选项等 |
|
| 通讯媒介 | ᆞ 2GHz与5GHz ISM Band, 带宽1MHz | |
| 频段 | 2GHz | 2.400 ~ 2525GHz, 126个频道 |
| 5GHz | 5.725 ~ 5852GHz, 128个频道 | |
| 通讯速度 | 各频道1Mbps的高速数据通讯 | |
| 通讯强度 | RF最大输出: +10dBm | |
| 通讯周期 | 约20~30ms | |
| 通讯方式 | 1:1通讯, Half Duplex | |
| 调制方式 | GFSK调制方式，1MHz带宽 | |
| 工作距离 |
3.5M以内: Master天线与Slave之间的直线距离 注意事项 – 使用时请注意HPIO Master与Slave直线距离之间不要放置金属障碍物 – 天线附近半径60mm之内不可与金属障碍物接触 – 请在不存在无线设备与电磁波噪音干扰的环境中使用 – 如果附近存在类似磁控管之类能够发射电磁波噪音的设备，请将相应设备的电磁波屏蔽之后使用 – 在设备上安装多个HPIO(Slave)时建议最少保持50cm的间距 |
|
IR通讯
| 项目 | 主要内容 | |
|---|---|---|
| 主要功能 | 8bit I/OData通讯*) 实现IR噪音阻隔功能 | |
| 通讯媒介 | 870nm, infrared | |
| 通讯范围 | 距离:0.5m (0°), 0.25m (±15°) / 角度: 30°(±15°) *) 以中心部位为准最多可将设定值变更为0.7M |
|
| 通讯方式 | 1:1通讯，Half Duplex | |
| 通讯周期 | 约23ms | |
| 通讯窗位置 | T Type : Top View / F Type : Front View *) 选择规格 | |
| 光调制方式 | Pulse Modulation | |
| 检验通讯错误 | Parity | |
| 周围环境亮度 | 4000lx以下的白炽灯、日光灯，无直射光线之处 | |
使用环境
| 项目 | 主要内容 | |
|---|---|---|
| 保管环境 | 温度 : -25 ~ 70℃/ 湿度: 5 ~ 95%(需要无结露现象) | |
| 工作环境 | 温度 :0 ~ 40℃/ 湿度: 35 ~ 85%(需要无结露现象) 震动 : 4~150 Hz, 4.9m/s2以下 |
|
| 电源 | 输入电压:DC 24V±10% /消耗电流 100mA以下 @ 24V | |
| 箱体材质 | Polycarbonate | |
| 尺寸(WxHxD) | Parallerl type : 50 x 66 x 20mm Mini Parallerl Type : 50 x 53 x 20mm |
|
| 重量 | 约300g (EQ用, I/O线缆标准长度1.5m/2.5m) | |
Front View
Top View
PIOLOG VIEWER程序是PIO中自行存储的通信日志，很容易在现场用图表确认VHL与设备之间的通信/工作情况。此外，也易于分析电磁波噪声引起的无线通信错误和操作情况。
- 确认PIO 运行状态(电源及通信有无状态)
- 确认VHL和设备之间的实时I/O通信
- 光/电磁波噪音干扰造成的通信错误分析
Manual/Auto Emulator是Semi-E84/E23通信中手动或自动测试Load/Unload作业时使用的产品，在开发阶段用于功能验证或出厂检查等。
- 无需VHL或EQ，手动、自动确认I/O通信
- EQ用Manual Emulator : 无需VHL也可手动确认配线及I/O运行状态 (主要用于设备制造企业)
- VHL用Auto Emulator : 无需设备也可自动确认VHL移转载运行 (主要用于VHL制造企业)
产品代码组成
产品代码显示Serial PIO的规格。
25 : RF频段 (相应产品代码的Hybrid PIO为可以进行2G/5G通信的产品)
2SS : 通信方式及运行 (RS-232C 控制)
SS : 客户公司代码
11 : 连接器类型 (Serial cable connector : DSUB9 Pin female, I/O cable connector : DSUB25 pin male)
05 : 使用(IR)通信时通信距离 (05为0.5M)
F : IR窗方向 (F : Front view, T : Top view)
150 : I/O cable长度 (150 : 1.5M)
030 : Serial cable长度 (030 : 0.3M, Serial cable用于Maintenance)
000 : 有外置天线时, 外置天线长度 (100 : 1M)
00 : Hybrid PIO模式 / SEMI Standard E84,E23 (00时， 使用5Ghz Hybrid Mode, SEMI E84 )
