LC Series
CTS-ECRD
134.2 kHz Multifunction RFID Reader
Multifunction RFID Reader LC Series 是在EtherCAT 通信环境中使用134.2 kHz 频段频率的半导体物流管理用Tag RFID Reader和Digital I/O功能集合型多功能复合产品。本产品设计简约紧凑，解决了安装带来的不便，适合生产线运行情况，可简便使用多种功能。另外，可选规格中包括，可以制作无Digital I/O Port 功能的RFID Reader专用型号。
- EtherCAT, RFID Reader, Digital I/O 功能集合型构成
- Stocker, Conveyor 等中通过1个产品连接RFID Reader(4信道) / HPIO(4端口)
- 设计紧凑，设备结构简单，安装容易
- HID或OHT周边有电磁波噪音的环境下也能稳定运行
- 可以进行通信数据错误及绝对时间等约10000个作业分析的日志保存功能
KC
- CTS-ECRD-FF00-AAA-D : R-C-ca5-CTSECRDFF00
CE
正在准备。
| 分类 | 详细项目 | 内容 |
|---|---|---|
| RFID Tag 识别性能 |
频率 | 134.2 kHz |
| Reading时间 | 最少 : 130ms, 最多 : 1000ms | |
| Writing时间* | 最少 : 390ms, 最多 : 3000ms | |
| 最大Reading距离 | 110 ~ 160mm (根据天线种类的不同存在差异) | |
| 最大Writing距离 | 70 ~110mm (根据天线种类的不同存在差异) | |
| Bending直径 | 45mm | |
| 长度 | 2M ~ 10M (选择规格 : 2M单位) | |
| 材质 | PVC | |
| 天线 (可选) |
C Type | Length*diameter=62 * 12mm / Reading距离 : 160mm |
| Square Type | I * Width * Thickness = 43 * 30.5 * 12mm / Reading距离 110mm | |
| Tag 种类 | 支持MPT, SPT, RO 3种 | EX) RI-TRP-DR2B: 17Page’ 64bit, Read/Write |
| 通信规格 | EtherCAT | 100/10 Full Duplex |
| 环境 | 保管环境 | 温度 : -25 ~ 70°C, 湿度 : 5~95 %RH (但，没有结露现象) |
| 运行环境 | 温度: 0 ~ 50°C, 湿度:35~85 %RH (但，没有结露现象) |
|
| 电源 | 输入电源 | DC 22V ~ 26V, MAX 4Arms@DC24V, I/O 제외시 MAX 600mArms |
| 大小 (WxHxD) | 185*97*65.7mm (连接器突出部除外) | |
| 重量 | 约 0.660kg | |
| 外壳材质 | ABS, SUS(steel) | |

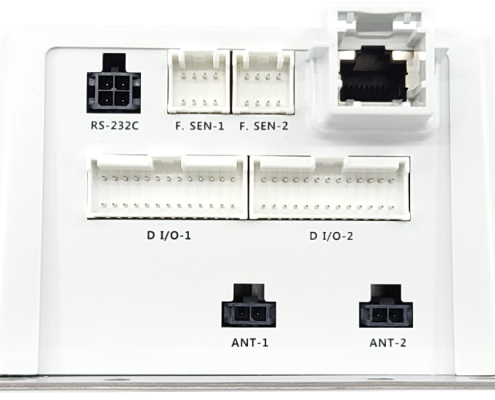

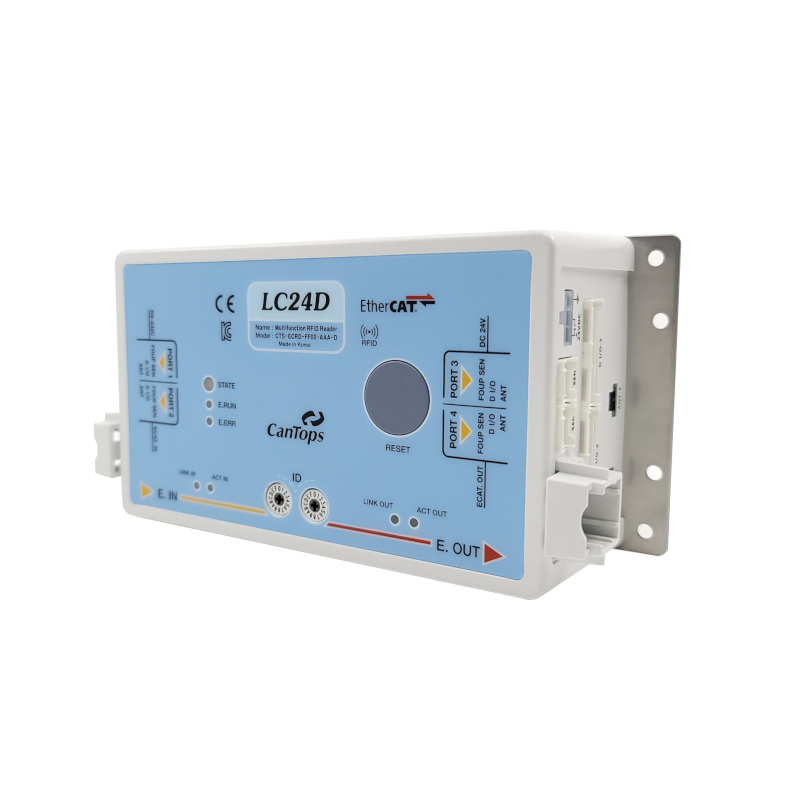

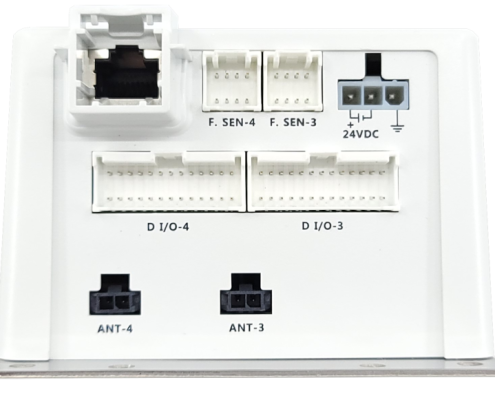

LC24D
与LM Series一起使用的RF天线有C Type, O Type, B Type, Square Type,
根据Type的不同，对Tag读取写入的通信范围不同。
以与本公司的RFID Reader一起提供的Square Type 天线和C Type 天线为准，提供Reading范围
TAG提供与RI-TRP-DR2B-(OLD)/30/40, 3种相关的Reading范围。
欢迎垂询安装相关的资料。
产品代码显示LM Series的规格。
