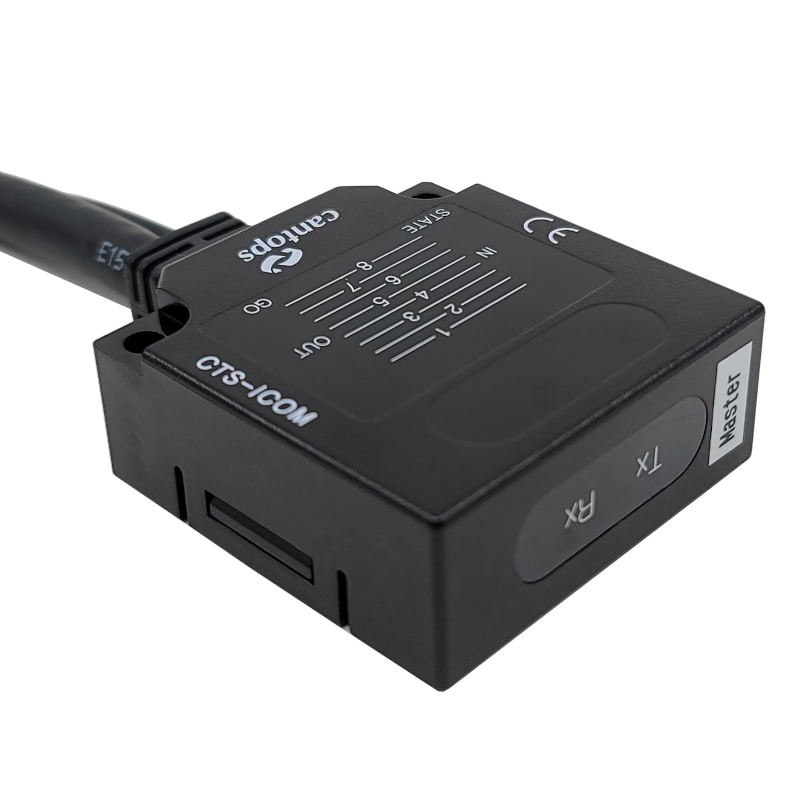

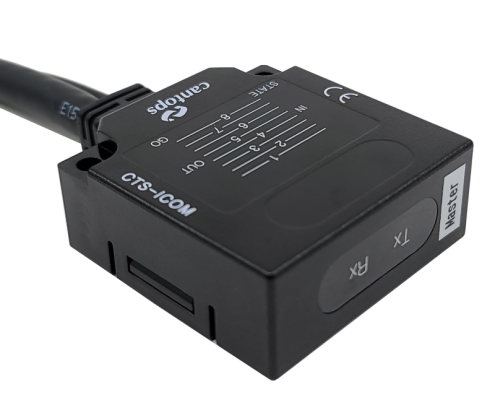

IR PIO
CTS-ICOM
OPTICAL DATA TRANSMISSION DEVICE(E84 SENSOR)

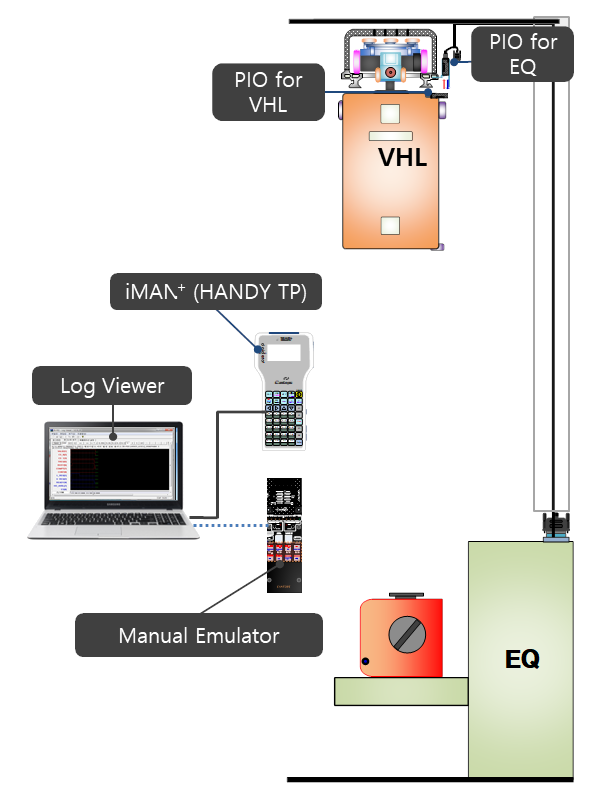

E84 Sensor, IR-PIO是利用IR(光)的通信设备, 将VHL和EQ之间的Input/Output 信号
进行非接触式收发, 在多种外部光噪音下也能稳定运行，
是集尖端技术于一体的优秀产品。
IR-PIO(E84 Sensor)可以与 DMS,DMJ,DMG Series, SOT-FP801 Series实现通信兼容。
- 可靠性 : 在恶劣的噪音环境下也能稳定运行
- 快速稳定线 : 可无线下载日志，分析错误原因
- 兼容性: 可与其他公司的Optical Transceiver兼容并可替代
– DMS, DMG, DMJ Series /: SOT-FP801
KC
- CTS-ICOM-AA01(AB01) : R-C-ca5-CTS-ICOM
CE
FCC
SRRC
MIC
IR PIO
光学使用环境
| 分类 | 内容 |
|---|---|
| 主要功能 | 8bit I/O 通信 |
| 通信媒介 | 870nm, Infrared |
| 通信距离 | 0.5m (0°), 0.25m (+15°, -15°) |
| 通信角度 | 30° (±15°) |
| 光调节方式 | Pulse Modulation |
| 通信error check | Parity |
| 通信窗口位置 | T Type : Top View / F Type : Front View |
| 输入电压 / 消耗电流 | DC 24V±10% / 100mA MAX |
| Input | 8 Bit, Photo-Coupler, 24V On : 10mA, Off : 0.1mA less |
| Output | 8Bit, Open Collector, NPN, 30V最大驱动电流 50mA |
| 大小(WxHxD) | 50 x 53 x 20mm (除Connector 凸出部) |
| 重量 | 约 300g (EQ, IO cable 长度 1.5m) |
| 运行环境 | 周围亮度(IR使用时条件) : 4000lx 以下(白炽灯, 日光灯) 运行温度 : 0 ~ 40°C 运行湿度 : 35~85%RH |
| RF通信功能 | F/W及通信数据下载，设定数据变更等 |

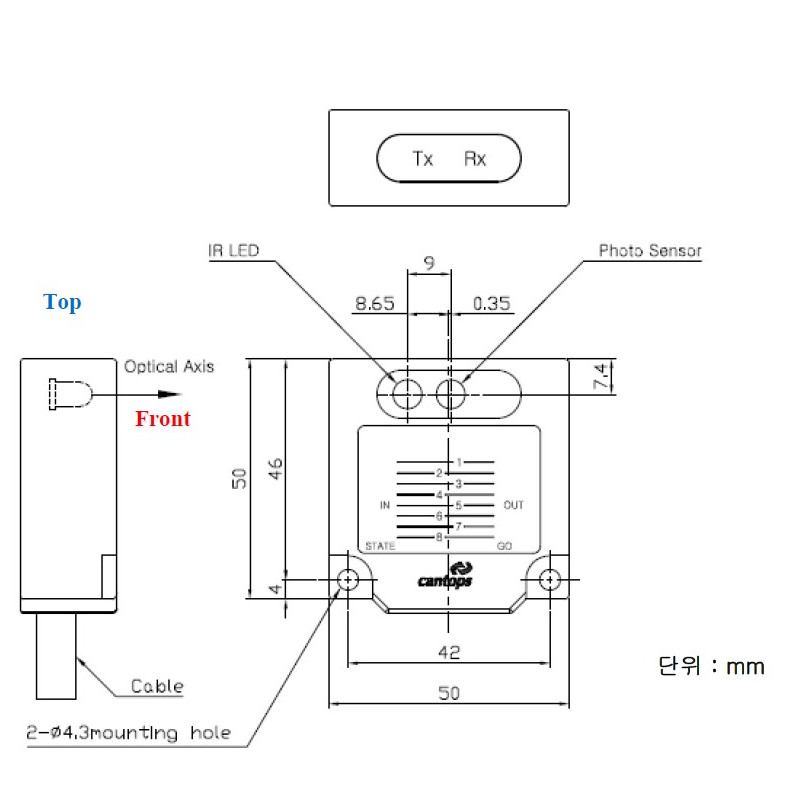

Front View
Top View
I/O 与序列
产品代码组成
产品代码显示 IR PIO(E84 Sensor)的规格。
AA : Slave运行 (AB为Master运行)

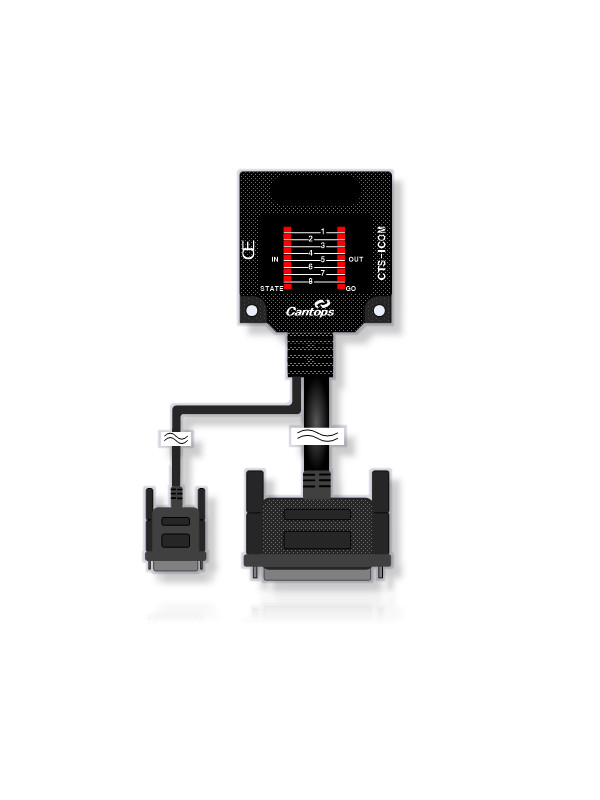

11 : 连接器类型 (Serial cable connector : DSUB9 Pin female, I/O cable connector : DSUB25 pin male)
05 : 使用光(IR)通信时通信距离 (05为0.5M)
F : IR窗方向 (F : Front view, T : Top view)
150 : I/O cable长度 (150 : 1.5M)
030 : Serial cable长度 (030 : 0.3M, Serial cable用于Maintenance)
