LC Series
CTS-ECRD
134.2KHZ MULTIFUNCTION RFID READER
Multifunction RFID Reader LC SeriesはEtherCAT通信環境で134.2KHz帯域の周波数を使用する半導体物流管理用のTag RFID ReaderとDigital I/O機能を一つに統合した多機能複合製品です。
本製品はシンプルでコンパクトなデザインとなっており設置による不便を解決し、ライン運営状況に合わせて製作され、様々な機能を手軽に使用することができます。また、オプション事項としてDigital I/Oポート機能の無いRFID Reader専用モデルの制作も可能です。
- EtherCAT、RFID Reader、Digital I/O機能を一つに統合構成
- Stocker, Conveyorなどで製品一つでRFID Reader(4CH)/HPIO(4Port)を連結
- コンパクトなデザインで設備構造物に簡単設置
- HIDやOHT周辺の電磁波ノイズ環境下でも安定した動作
- 通信データのエラー及び絶対時間など約10,000件の作業分析可能なログ保存機能
KC
- CTS-ECRD-FF00-AAA-D : R-C-ca5-CTSECRDFF00
CE
準備中です。
区分 | 詳細項目 | 内容 |
---|---|---|
RFID Tag 認識性能 |
周波数 | 134.2KHz |
Reading時間 | 最小:130ms、最大:1300ms | |
Writing時間 | 最小:390ms、最大:3900ms | |
最大Reading距離 | 110 ~ 160mm (アンテナの種類によって異なります。) | |
最大Writing距離 | 70~110㎜ (アンテナの種類によって異なります。) | |
Bending直径 | 45mm | |
長さ | 2M~10M (選択仕様:2M単位) | |
材質 | PVC | |
アンテナ (オプション) |
C Type | Length*diameter=62*12mm / Reading距離:160㎜ |
Square Type | I * Width * Thickness = 43 * 30.5 * 12mm / Reading距離 110mm | |
Tag種類 | MPT,SPT,ROの3種支援 | EX) RI-TRP-DR2B: 17ページ’ 64bit, Read/Write |
通信仕様 | EtherCAT | 100/10 Full Duplex |
環境 | 保管環境 | 温度 : -25 ~ 70°C, 湿度:5~95%RH(ただ、結露現象ないこと。) |
動作環境 | 温度: 0 ~ 50°C, 湿度:35~85 %RH (ただ、結露現象ないこと。) |
|
電源 | 入力電源 | DC22V~26V、MAX4Arms@DC24V、I/O 除外時MAX600mArms |

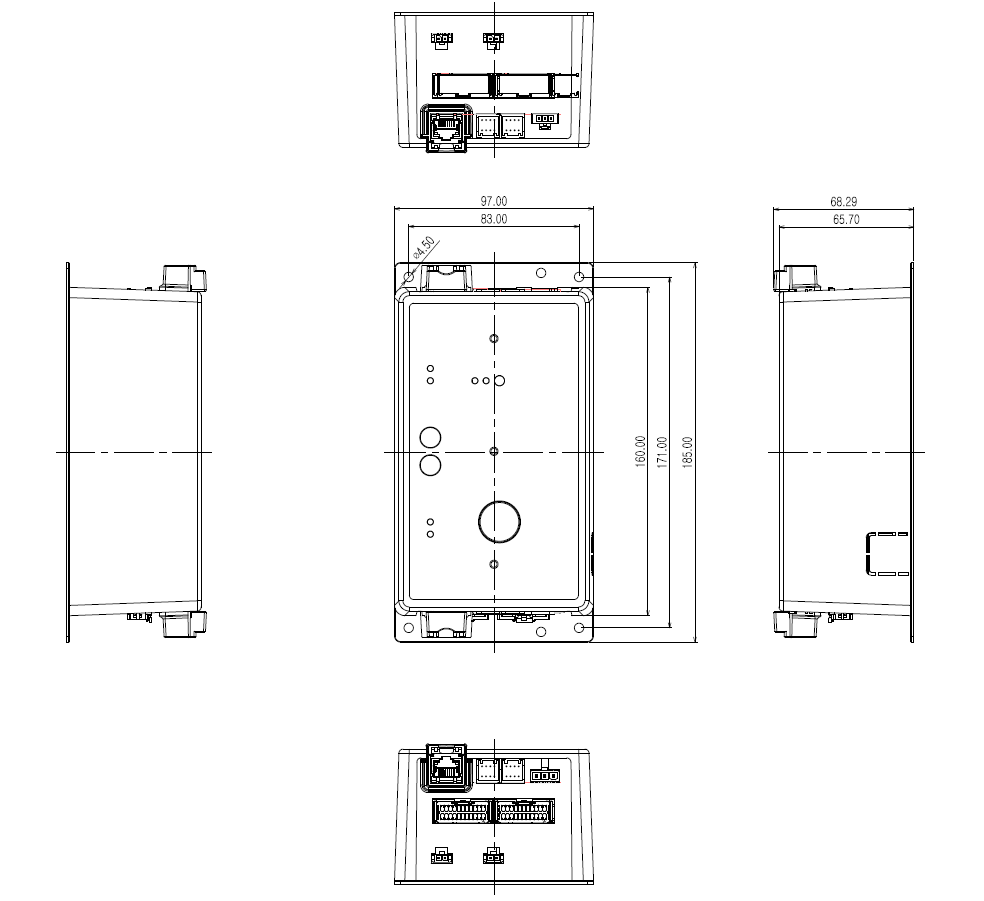

サイズ(WxHxD) | 185*97*65.7mm (コネクター突出部除外) | |
重量 | 約 0.660㎏ | |
ケース材質 | ABS, SUS(steel) |
DIO Port(オプション)は仕様書のご参照お願いします。

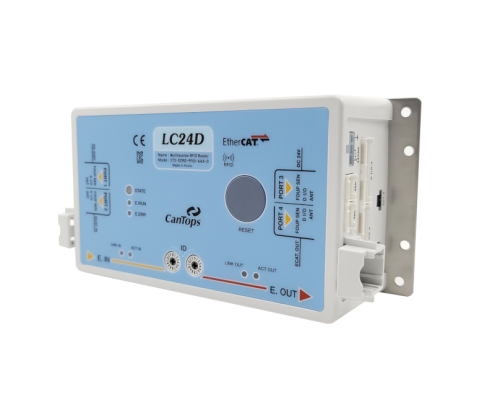

LC24D
LM Seriesと一緒に使用するRFアンテナはCタイプ, Oタイプ, Bタイプ, Squareタイプがあり、
そのタイプによってTagを読んで書く通信領域が異なります。
弊社のRFID Readerと一緒に提供するSquareタイプアンテナとCタイプアンテナを基準でリーディング領域を提供し、TagはRI-TRP-DR2B-(OLD)/30/40、3種に対するリーディング領域を提供します。
設置に関する資料についてはご問い合わせください。
詳しくはお問い合わせください。
