Hoist PIO

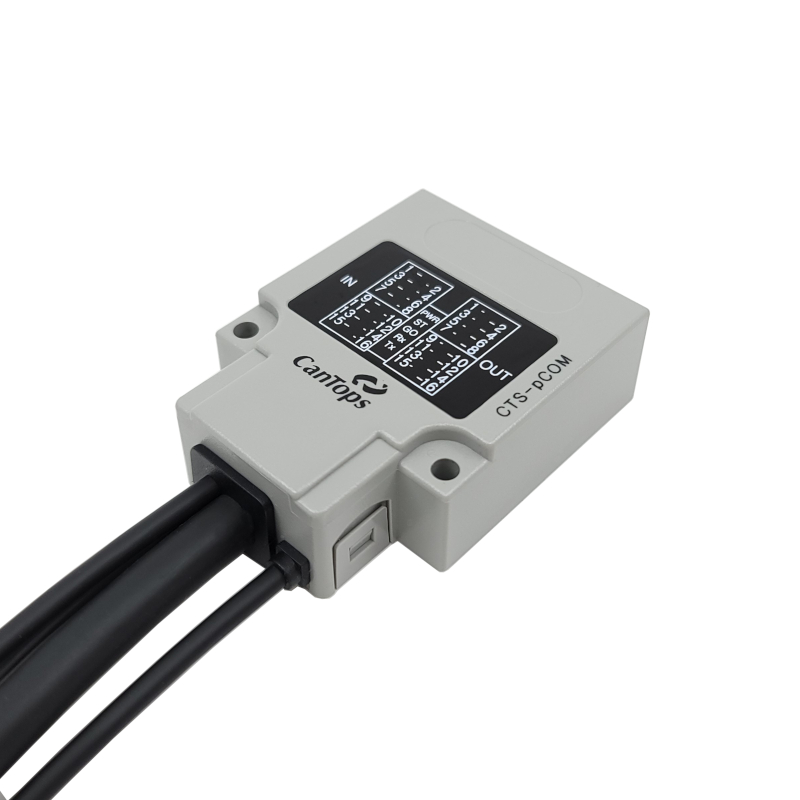

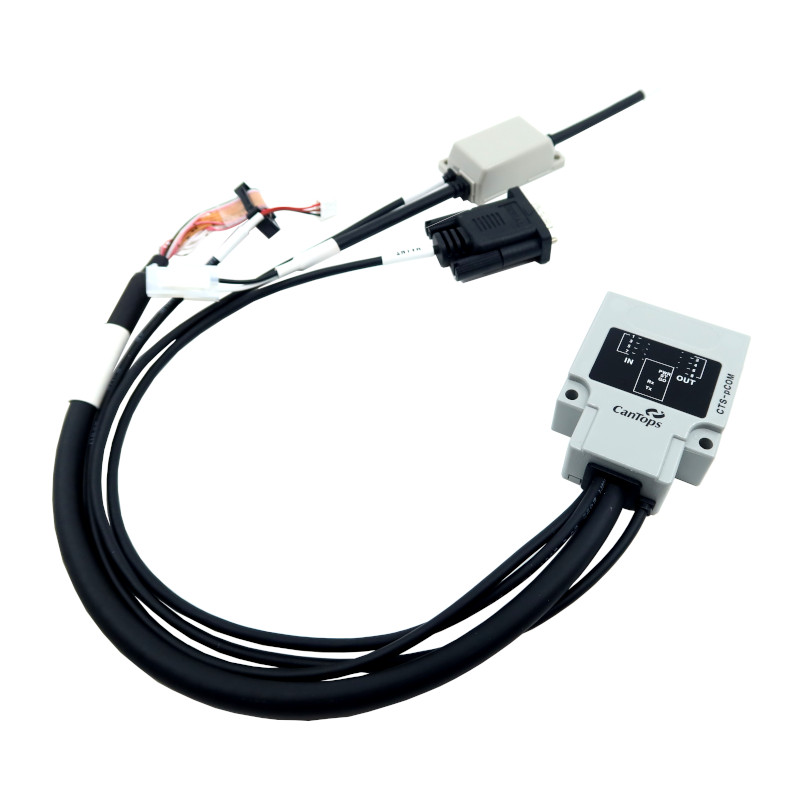

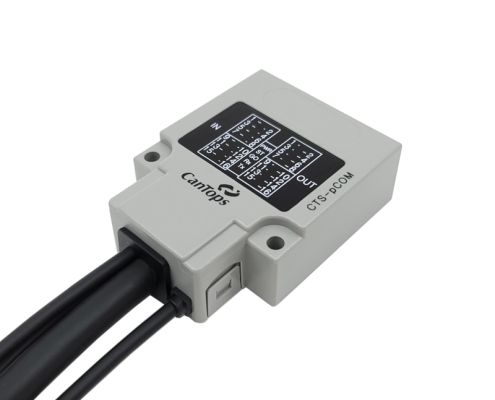

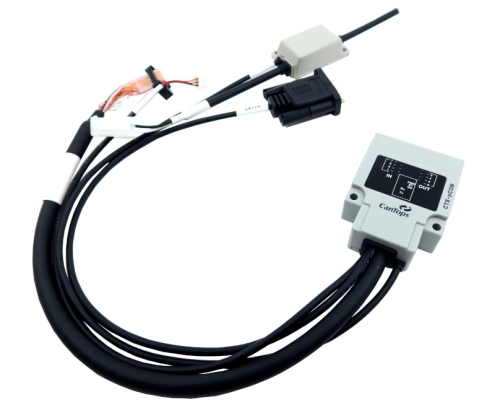

CTS-pCOM
POWER LINE COMMUNICATION

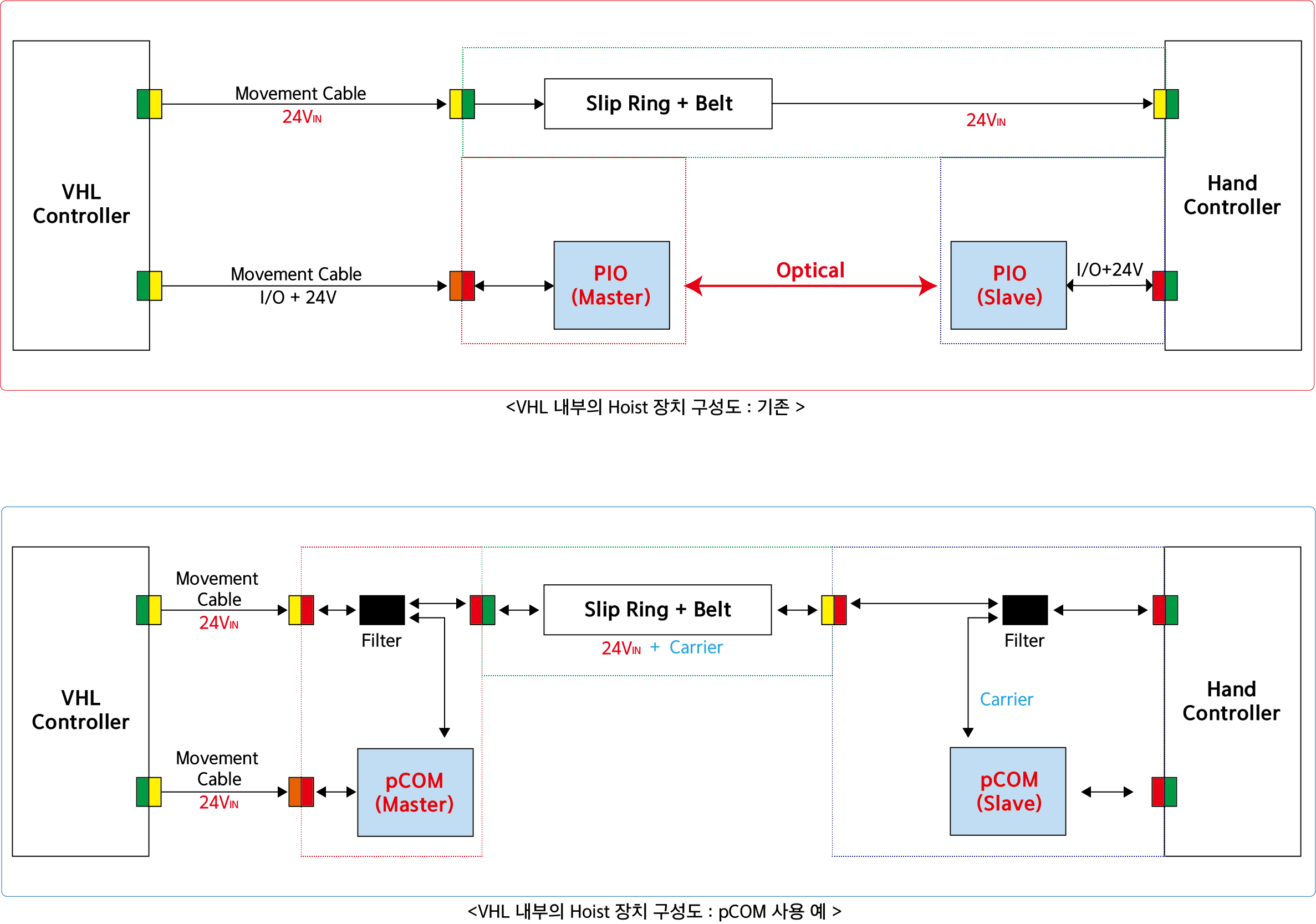

CTS-pCOM Seriesは電源線と通信媒体を別途に使用して遠隔のI/Oを制御していたシステムを既存の電源線をそのまま利用して遠隔のI/Oを制御できるように開発した製品です。
2つの装置の間に繋がれている電源線を通じてI/O入/出力データ及び付加情報のやり取りができ、
ノイズの環境下でも安定した動作ができるように設計されています。
- 既存+24V電源線を利用した有線通信
- 既存システムから大きな変更なくて簡単に適用可能な構造

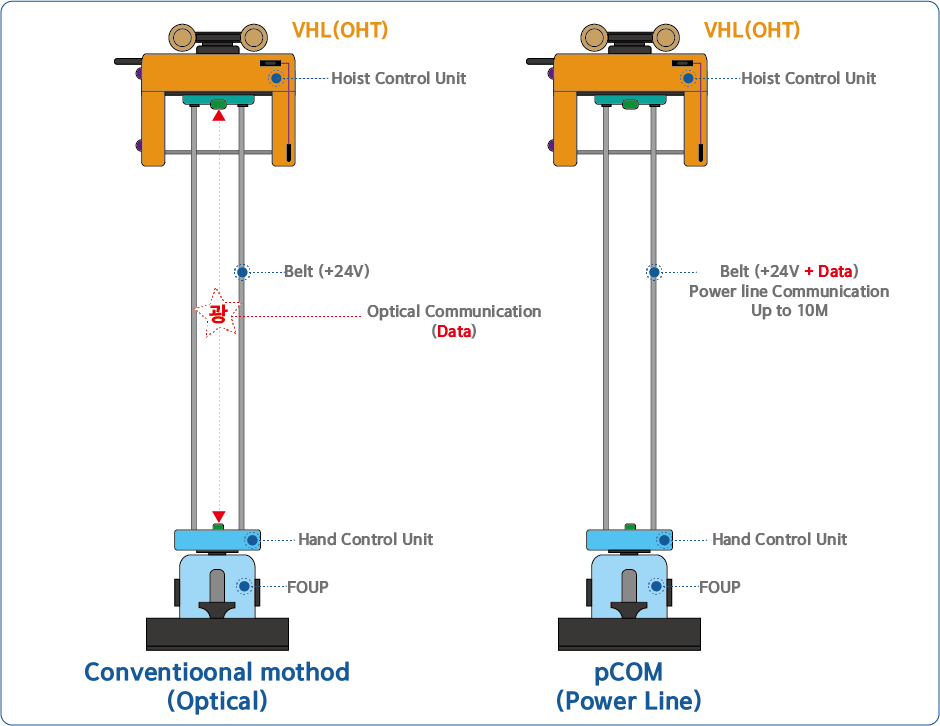

- ベルトを使用した構造でも長距離通信可能
- 16BIT入/出力(I/O)情報及び使用者情報伝送
- 16BIT入/出力拡張(RS-232:メンテナンスシリアルポート)可能
- 入/出力情報の無線モニタリング可能
- ログ保存及び無線ダウンロード可能
- 様々な付加機能で安全機能を強化
- 様々なログ情報で維持補修の便利性を増大
- 高周波変調でシステムに及ぼす影響を最小化
- 周りのノイズを考慮した最適な通信環境の設定機能
KC
- CTS-HCOM : R-C-ca5-CTS-HCOM
- CTS-HPIO-25 : R-C-ca5-CTS-HPIO-25
- CTS-RCOM-BA : R-C-ca5-CTS-RCOM-BA
- CTS-RCOM-PA : R-C-ca5-CTS-RCOM-PA
- CTS-IMAN-AB01 : R-C-ca5-CTS-iMAN-AB01
- CTS-CFHD : R-C-ca5-CTS-CFHD
CE
FCC
SRRC
MIC
NCC
IMDA
区分 | 詳細項目 | 内容 |
---|---|---|
表示部 (LED) |
Go | マスターpCOMとスレーブpCOM間で通信が始まるとオン |
STATE | 動作状態表示用ウォッチドッグ信号で点滅 | |
Rx | pCOMで通信データ入力時にオン | |
Tx | pCOMで通信データ入力時にオン | |
IN | 入力ポート(16BIT)の動作状態表示 | |
OUT | 出力ポート(16BIT)の動作状態を表示 | |
外部 機器 連結 |
連結コネクター | マスターpCOM : 選択仕様 |
スレーブpCOM : 選択仕様 | ||
ケーブル | 8BIT/16BIT共通仕様 : 28AWG x 38C + 26AWG x 2C Shield ケーブル長さ:3m(Max) |
|
Input | 16BIT入力、Transistor IN、24V On : 10mA, Off : 0.1mA 以下 |
|
Output | 16BIT出力、Open Collector、NPN、30V 最大駆動電流 20mA |
|
I/O 伝達時間 | Max 38ms | |
電力線 通信 機能 |
主要機能 | 入/出力データ伝送 *2) 使用者/モニタリング情報伝送 |
通信媒体 | 24V電力線 | |
通信距離 | 10m(巻取り·巻出しベルト)、18m(一般電線) | |
通信方式 | 1:1通信、Half Duplex | |
通信エラーチェック | CRC-16 | |
通信周期 | 約13ms(Max) | |
Maint シリアル 通信 機能 |
主要機能 | 管理者用 16BIT入/出力拡張データ設定/確認 モニタリング情報確認 |
通信媒体 | RS-232C | |
通信速度 | 57600bps | |
ユーザー シリアル 通信 機能 |
主要機能 | 使用者情報伝送 |
通信媒体 | RS-232C/RS-485 | |
通信速度 | 可変(9600/19200/38400/57600/115200bps) | |
データ伝送量 (電力線通信) |
約10KB/s | |
安全及び付加 機能 |
電圧測定機能 | Max:30V,20mx周期 |
傾き/揺れ/衝撃 | 3軸加速度センサー、3軸ジャイロスコープ利用、5ms周期 | |
RF 通信 機能 |
主要機能 | iMAN+を利用した通信データモニタリング F/Wアップデート、ログダウンロード、パラメータ変更 |
通信媒体 | 2.4GHZ ISM Band, 帯域幅1MHz | |
周波数帯域 | 2.402 ~ 2.480MHz | |
安全機能 | 固有番号(ID)確認機能、CRC-16 | |
通信方式 | 1:1通信、Half Duplex | |
ID設定 | 隣接pCOMとの干渉回避のため、pCOM固有番号(ID)、 5桁のASCIIコードで構成:00001~FFFFF |
|
チャンネル(CH)設定 | 無線通信に使用する通信周波数で隣接pCOMとの無線干渉を回避するための周波数管理が必要 3桁のASCII コードで構成:000~122 |
|
ID/CH管理 | 出庫時 IDは製品ごとに違う値(B96A7-XXXX)で設定され CHは同一な値(CH=0)*7)で設定される。 CHはラインの使用環境によって変更(0~122)して使用する。 |
|
動作距離 | 2m以内 ただ、現場環境で無線が切れなく安定した通信ができる距離の間に電波干渉物がないこと。 |
|
環境 | 保管環境 | 保管温度:-25~70℃ 保管湿度:5~95%RH (ただ、結露現象無いこと) |
動作環境 | 動作温度:0~40℃ 動作湿度:35~85%RH(ただ、結露ないこと) 振動:4~150Hz、4.9m/s2以下 |
|
電源 | 定格入力 | DC 24V±10%, MAX 150mA |
消費電流 | 16BIT : 150mA 以下 | |
8BIT : 100mA 以下 | ||
ケース材質 | Polycarbonate | |

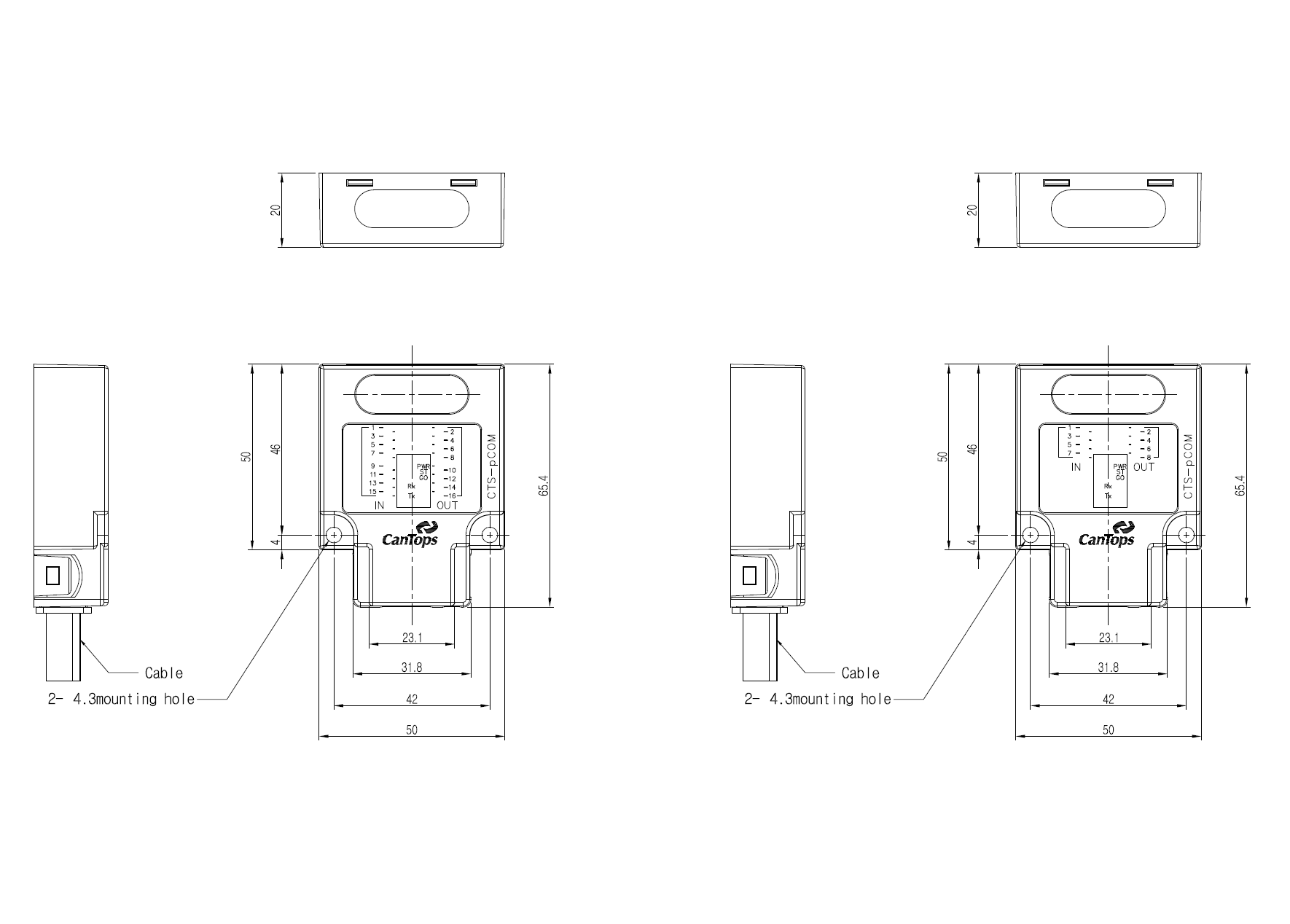

サイズ(W x H x D) | 50 x 66 x 20mm (コネクター突出部除外) | |
重量 | 約300g(I/Oケーブル長 1.5m) |
CTS-pCOM
製品コードはpCOMの仕様を示します。
- A8 : 8BIT
- M:マスター(Sはスレーブを意味します。)
- 02 : 0 (Fuction Select) : I/O+UserSerial+Motion, 2 (User Serial 選択) : RS-232
- SE : 製造メーカ
- 03 : Filter Current : 3A
- 222 : IO, Maint Serial, User Serial コネクタータイプ
- 11 : PLC ボード, PLC ベルト方向
- 040 : IOケーブル長(400mm)
- 010 : Maint Serial ケーブル長(100mm)
- 030 : User Serial ケーブル長(300mm)
- 030 : PLC ケーブル長(300mm)
詳しくはお問い合わせください。
