PIM IoT Station
CTS-PIMW
Predictive Intelligent Maintenance IoT Station
IoT Station, PIM은 공장내 설비 및 상태를 실시간 모니터링 할 수 있는 예지보전 지능형 장치입니다.
HD 급 화질의 카메라가 장착되어 PIM 내부 micro SD 카드에 영상을 저장이 가능하고, WiFi 무선통신 및 Ethernet 유선통신으로 PC에서 영상 스트리밍도 가능합니다.
또한, 모델에 따라 카메라, 열화상 카메라, 진동 및 소음센서 등을 연결하여 예지보전 데이터를 수집할 수 있습니다.
제품 본체
PIM A2 : CTS-PIMW-MNA2 : Analog Data 및 Camera 2CH
PIM AX : CTS-PIMW-MNAX : Analog Data
PIM CX : CTS-PIMW-MNCX : EtherCAT 통신용
PIM 4ch Camera : CTS-PIMW-MNX4
PIM Camera : CTS-IOTS-CM01-000
PIM 외장 안테나 : CTS-PIMW-ANT0-000
PIM micro SD카드 : CTS-PIMW-MSDC-0000
- 자동화 설비의 상태 및 환경 모니터링 솔루션
- 무선통신 지원 (Wi Fi 2.4GHz & 5GHz / 802.11ac)
- 와이파이 자동 로밍 기능 지원
- 전원전압 및 전류 모니터링
- 연결된 센서에 따라 HD급 영상, 16Hz 열화상 카메라, 진동/소음, BCR 기반의 위치 데이터 수집
- 유선통신 지원 (1Gbps x 2 , RS 232C x 3)
- 외장 메모리 micro SD SDHC) 지원
- 92 x 88 x 30(mm) 의 소형 사이즈

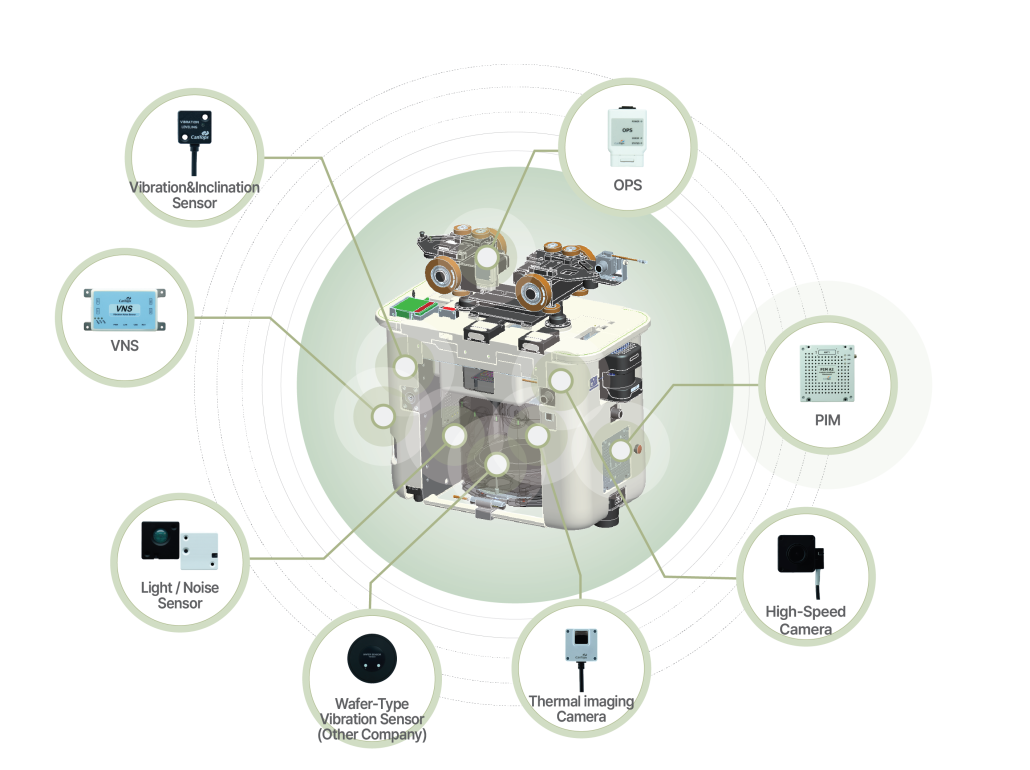

OHT 적용 구성도

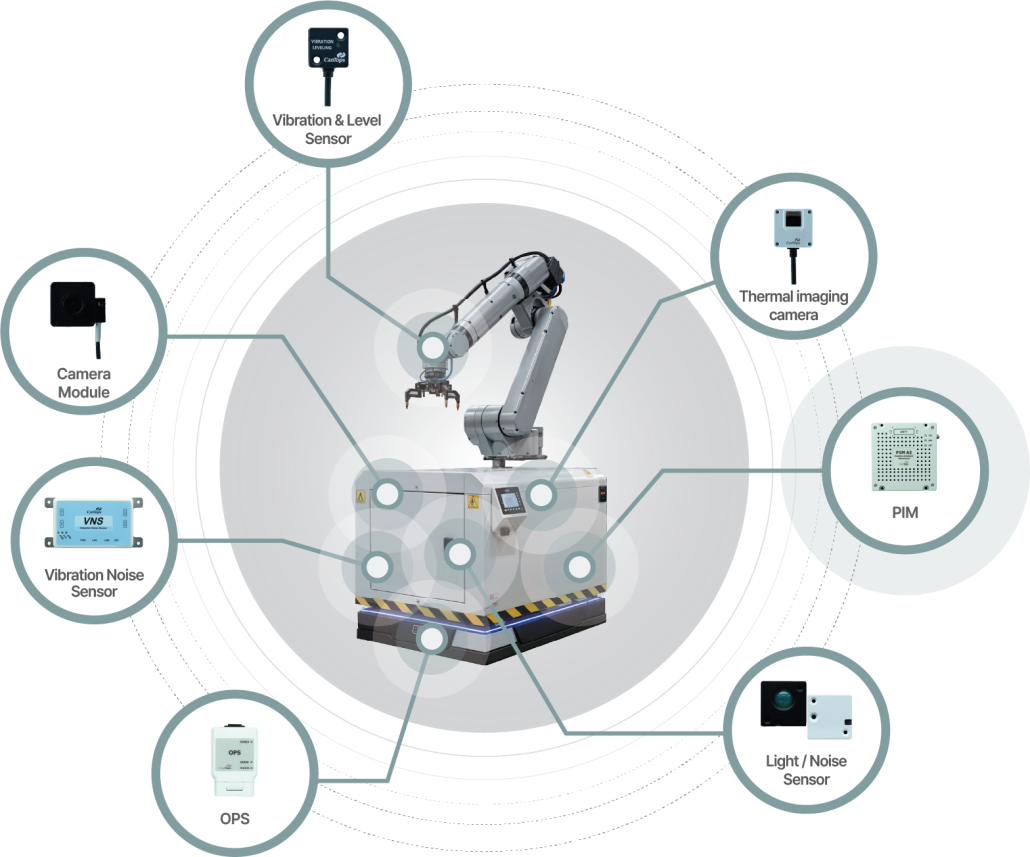

AMR 적용 구성도
| 구분 | 세부 항목 | 주요 사양 |
|---|---|---|
| 처리 장치 | CPU | ARM Cortex-A53, Quad-Core Up to 1.8GHz 6GB RAM, 32GB Flash(eMMC) Ubuntu 18.04 |
| 통신부 | 무선랜 | Wi-Fi 802.11ac, 2.4GHz & 5GHz Security : WPA2-AES Certificates : MSCHAPv2 over PEAP |
| Ethernet | 1Gbps : 2개 PoE용 10/100Mbps : 1개 Automatic MDI/MDIX Crossover 지원 |
|
| 시리얼 통신 | RS-232C : 3개 | |
| USB 통신 | USB micro-B : 2개 | |
| 센서부 | MOTION | 3축 가속도, 3축 자이로 |
| 동작 환경 | Temperature : -40 ~ 85 ℃ Humidity : 0 ~ 100 %RH Pressure : 300 ~ 1100 hPa |
|
| 카메라부 | 채널 수 | 최대 4채널 |
| 해상도 | 1280 x 720 @ 15fps(default), 30fps | |
| 이미지 센서 | CMOS Sensor Global Shutter |
|
| 렌즈 | 고정 iris, 고정 focus 수평 : 87°, 수직 : 48.5° |
|
| Interface | PoC (Power over Coax) 가동형 케이블 옵션 Right angle 옵션 |
|
| 카메라 크기 | 31 x 31 x 32.2mm | |
| 메모리 | 외부 메모리 | micro-SD (SDHC) 256GB |
| 입력 포트 | ADC (아날로그 도터보드) |
16-Bit, 8 channel, Up to 20ksps Common, Differential mode filter 내장 디지털 회로와 절연 차동 측정 Input : 2 / Output : 2 (아날로그 도터보드) |
| 환경 및 안전 |
보관 환경 | 온도: -25 ~ 75°C 습도: 5 ~ 95 %RH (단, 결로 현상이 없을 것) |
| 동작 환경 | 온도: 0 ~ 45°C 습도:35~85 %RH (단, 결로 현상이 없을 것) * 제품 설치시 PIM 면적보다 넓은 금속판에 맞닿게 설치하는 것을 권장 |
|
| 보호 회로 | 퓨즈 | 1.5A / 125V |
| 전원 | 입력 전압 | 24VDC |
| 소비 전류 | DC 24V / 600mA | |
| 무게 | 4채널 카메라용 PIM 본체 | 235g |
| 2채널 카메라용 PIM 본체 | (TBD) | |
| 카메라 모듈 | 25g | |
| 크기 (가로 x 세로 x 높이) | 92 x 88 x 30mm | |
CTS-PIMW
도면 파일은 전화 혹은 메일로 문의 주시기 바랍니다.
Tel. 031-303-5238
PIM IoT 내부의 SD Card에 저장된 Log를 Download 하여 연계된 Sensor Data를 PIM VIEWER 프로그램을 통하여 분석이 가능합니다.
- 1분마다 저장되는 PIM IoT 내부의 Log를 프로그램을 통하여 확인
- Log를 선택하여 저장 또는 Sensor data를 CSV로 저장
- 영상과 Sensor Data 를 통하여 문제되는 위치를 확인
예시) OHT Rail
- PIM CAM을 통하여 레일 위의 파티클 확인
- 영상과 위치 Data를 통하여 파티클의 위치를 확인
- 열화상 카메라를 통하여 레일위의 전원 케이블의 온도 이상을 확인
- 진동 및 소음 데이터를 통하여 레일의 이상을 확인
본 프로그램은 예고없이 사양이 변경될 수 있습니다.
